รายละเอียดสินค้า:
การชำระเงิน:
|
| เข็มหมุด: | 35 พิน | ชุด: | แอมปซีล |
|---|---|---|---|
| หมายเลขชิ้นส่วนหญิง: | 1-776164-1 | หมายเลขชิ้นส่วนชาย: | 1-776231-1 |
| วัสดุ: | PBT | ช่วงอุณหภูมิ: | -40℃~+125℃ |
| เน้น: | เครื่องเชื่อม ECU รถยนต์ 35 ปิน,1-776164-1 เครื่องเชื่อม ECU สําหรับรถยนต์,AMP เครื่องเชื่อม ECU รถยนต์ |
||

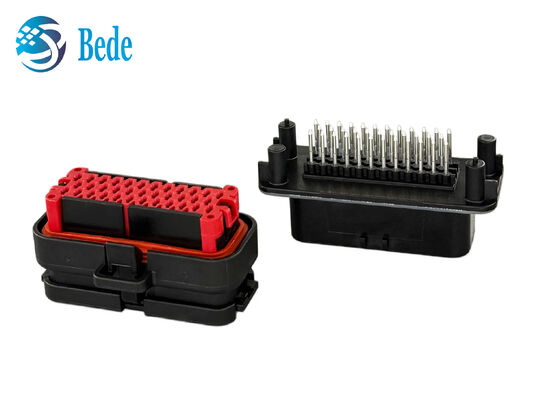

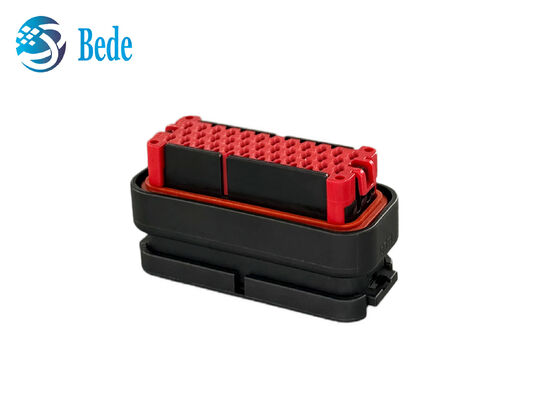

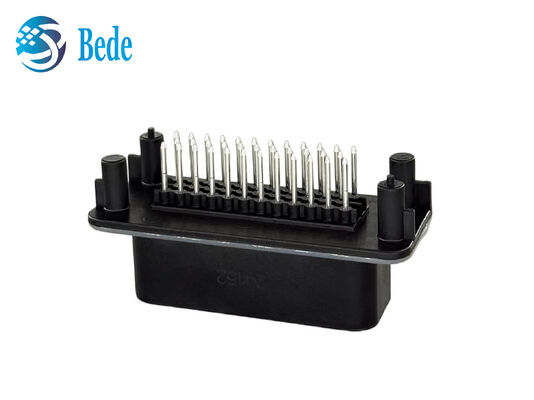

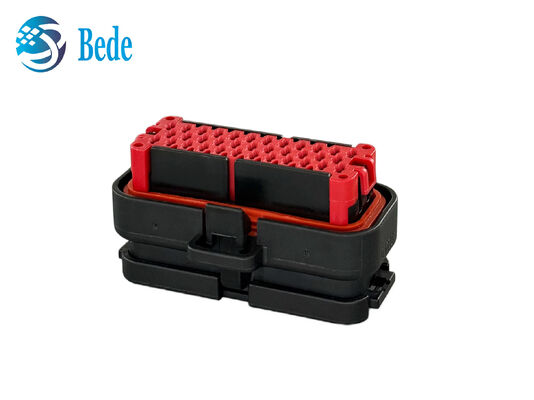

สำหรับโครงการที่ต้องการการเชื่อมต่อแบบหลายตำแหน่งขนาดกะทัดรัด ชุดคอนเนคเตอร์ 776164-1 และ 776231-1 นำเสนอโซลูชันการเชื่อมต่อสายไฟกับแผงวงจรที่ใช้งานได้จริง ทั้งสองส่วนเป็นส่วนหนึ่งของตระกูลคอนเนคเตอร์ AMPSEAL และใช้ระยะห่างระหว่างศูนย์กลาง 4 มม. พร้อม 35 ตำแหน่ง 776164-1 ทำงานที่ฝั่งสายไฟ ในขณะที่ 776231-1 เป็นหัวต่อ PCB แบบแนวตั้ง สร้างการเชื่อมต่อที่เข้าคู่กันระหว่างสายเคเบิลและแผงวงจร
การออกแบบโครงสร้างที่ปิดสนิทช่วยปกป้องการเชื่อมต่อในอุปกรณ์ที่อาจมีความกังวลเรื่องความชื้น ฝุ่น หรือสภาพแวดล้อมภายนอก โครงสร้างสีดำมีโครงสร้างการเข้าคู่ที่ชัดเจนและการออกแบบการล็อคเพื่อรองรับการจับคู่ที่ถูกต้องและการประกอบที่มั่นคง รูปแบบ 3 แถวยังให้จุดเชื่อมต่อจำนวนมากโดยไม่กินพื้นที่มากเกินไป
ผลิตภัณฑ์นี้เหมาะสำหรับลูกค้าที่กำลังมองหาโซลูชันคอนเนคเตอร์ทางเลือกตามข้อกำหนดของ 776164-1 และ 776231-1 สามารถจัดส่งสำหรับการทดสอบตัวอย่าง คำสั่งซื้อขนาดเล็ก และโครงการผลิตขนาดใหญ่
| หมายเลขชิ้นส่วน | 776164-1 / 776231-1 | ซีรีส์ | AMPSEAL |
| ตำแหน่ง | 35 | แถว | 3 |
| ประเภทหน้าสัมผัส | ซ็อกเก็ต / พิน | การเชื่อมต่อ | สายไฟกับแผงวงจร |
| ระยะห่างระหว่างศูนย์กลาง | 4 มม. | การปิดผนึก | ปิดผนึกได้ |

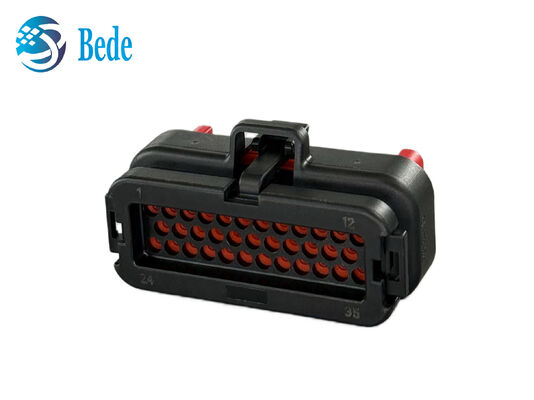

รูปแบบ 35 ตำแหน่ง
ด้วยหน้าสัมผัส 35 ตัวที่จัดเรียงเป็น 3 แถว คอนเนคเตอร์จึงให้รูปแบบหน้าสัมผัสที่ชัดเจนและกะทัดรัด ระยะห่างระหว่างศูนย์กลาง 4 มม. ช่วยให้ขั้วต่อมีระยะห่างเท่ากัน
โครงสร้างการเข้าคู่ที่ชัดเจน
รายละเอียดโครงสร้างที่เข้าคู่กันช่วยกำหนดทิศทางการจับคู่ที่ถูกต้องและลดโอกาสในการประกอบผิดพลาด
การออกแบบการล็อคที่ปลอดภัย
โครงสร้างการล็อคในตัวช่วยยึดชิ้นส่วนคอนเนคเตอร์เข้าด้วยกันหลังจากการจับคู่และรองรับการเชื่อมต่อที่มั่นคง
การออกแบบหน้าสัมผัสที่แตกต่างกัน
หน้าสัมผัสแบบซ็อกเก็ตใช้กับ 776164-1 ในขณะที่ 776231-1 ใช้หน้าสัมผัสแบบพิน การออกแบบหน้าสัมผัสที่เข้าคู่กันสร้างชุดคอนเนคเตอร์ที่สมบูรณ์
การออกแบบหน้าสัมผัสแบบซ็อกเก็ตและพิน
776164-1 ใช้หน้าสัมผัสแบบซ็อกเก็ต ในขณะที่ 776231-1 ใช้หน้าสัมผัสแบบพิน การออกแบบทั้งสองสร้างระบบการเชื่อมต่อที่เข้าคู่กันสำหรับการเชื่อมต่อสายไฟและแผงวงจร
อุปกรณ์รถบรรทุกและรถบัส
ระบบไฟฟ้าในรถบรรทุกและรถบัสอาจใช้ชุดคอนเนคเตอร์นี้ในกรณีที่ต้องเชื่อมต่อสายไฟหรือสัญญาณหลายเส้นในรูปแบบที่กะทัดรัด
เครื่องจักรก่อสร้าง
ภายในรถขุด รถตัก รถขุดร่อง และอุปกรณ์หนักอื่นๆ เหมาะสำหรับกล่องควบคุมและระบบไฟฟ้าที่เกี่ยวข้อง
อุปกรณ์ควบคุมอุตสาหกรรม
ภายในแผงควบคุม โมดูลควบคุม และอุปกรณ์อุตสาหกรรม รูปแบบ 35 ตำแหน่งรองรับการเชื่อมต่อพลังงานและสัญญาณ
เครื่องจักรกลการเกษตร
รถแทรกเตอร์ เครื่องจักรกลการเกษตร รถยก และอุปกรณ์อื่นๆ ที่มีหน่วยควบคุมอิเล็กทรอนิกส์ สามารถรวมชุดคอนเนคเตอร์นี้ไว้ในระบบสายไฟได้
776164-1 และ 776231-1 ใช้สำหรับอะไร?
A: พวกมันสร้างชุดคอนเนคเตอร์ที่เข้าคู่กันสำหรับการเชื่อมต่อสายไฟกับแผงวงจรและสายไฟกับอุปกรณ์ 776164-1 เป็นโครงสร้างฝั่งสายไฟ ในขณะที่ 776231-1 เป็นหัวต่อ PCB แบบแนวตั้ง
วัสดุที่ใช้ทำโครงสร้างคอนเนคเตอร์คืออะไร?
A: โครงสร้างทำจาก PBT และจัดส่งเป็นสีดำ
ฉันสามารถสั่งซื้อ 776164-1 และ 776231-1 แยกกันได้หรือไม่?
A: ได้ ทั้งสองรุ่นสามารถสั่งซื้อแยกกันได้ โปรดติดต่อเราสำหรับปริมาณที่มีและรายละเอียดการสั่งซื้อ
สามารถสั่งซื้อตัวอย่างก่อนสั่งซื้อจำนวนมากได้หรือไม่?
A: ได้ สามารถจัดเตรียมตัวอย่างสำหรับการตรวจสอบผลิตภัณฑ์และการทดสอบการประกอบก่อนสั่งซื้อการผลิตจำนวนมากได้
คุณควบคุมคุณภาพผลิตภัณฑ์ระหว่างการผลิตอย่างไร?
A: เราตรวจสอบผลิตภัณฑ์ในขั้นตอนต่างๆ ของการผลิต จุดหลักๆ ได้แก่ ขนาดผลิตภัณฑ์ รูปร่าง วัสดุ รูปลักษณ์ และรายละเอียดชิ้นส่วน
คุณรับวิธีการชำระเงินแบบใดบ้าง?
A: โดยปกติเราจะรับ T/T และ Western Union ในขณะที่วิธีการชำระเงินอื่นๆ สามารถพูดคุยกันได้ตามคำสั่งซื้อ
