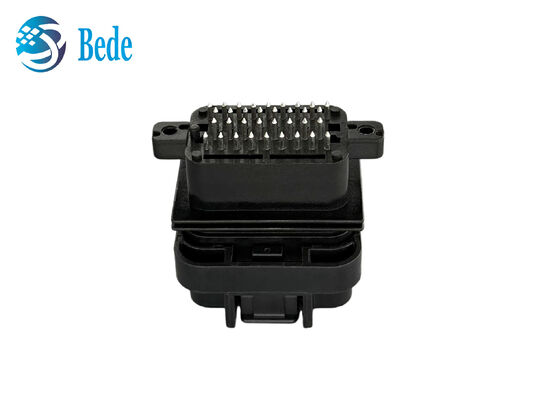

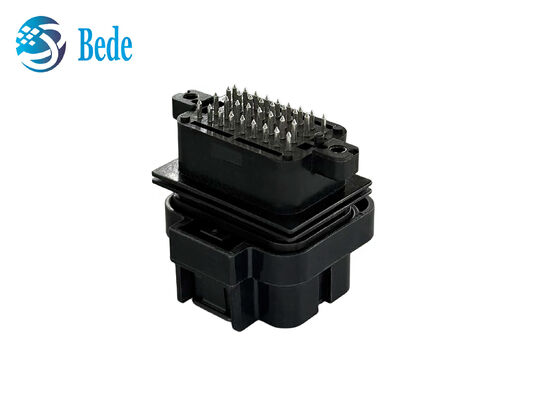

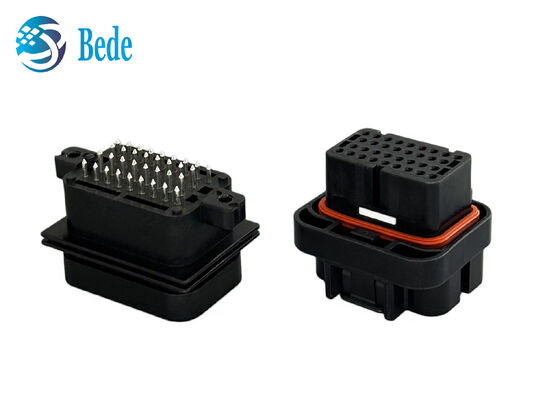

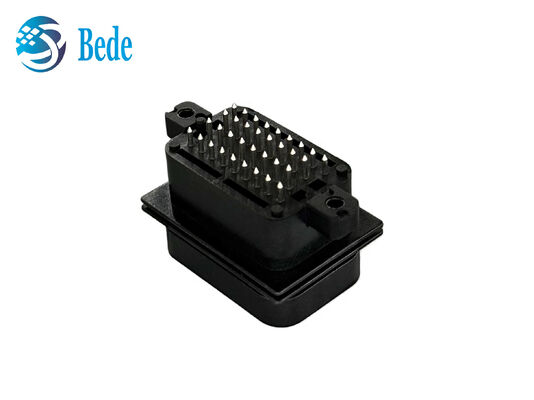

34 ปิน เครื่องเชื่อม ECU รถยนต์ ติดต่อกันน้ํา และซ็อตตัวกรองกับ TE 4-1437290-0 และ 2-6447232-3

คำอธิบาย

ขั้วต่อ ECU รถยนต์ 34 พินนี้ออกแบบมาเพื่อการเชื่อมต่อทางไฟฟ้าที่เสถียรในระบบควบคุมอิเล็กทรอนิกส์ของยานยนต์ ใช้รูปแบบขั้วต่อ SUPERSEAL 1.0 มีการจัดวาง 34 ตำแหน่งที่กะทัดรัดและโครงสร้างแบบปิดผนึกสำหรับงานยานยนต์ที่ต้องการการป้องกันและความเสถียรของการเชื่อมต่อ ตัวเรือนขั้วต่อทำจากพลาสติกวิศวกรรมเกรดยานยนต์ ในขณะที่ระบบซีลช่วยป้องกันบริเวณการเชื่อมต่อจากน้ำ ฝุ่น และสิ่งปนเปื้อนภายนอกอื่นๆ การออกแบบกันน้ำช่วยรักษาประสิทธิภาพที่เสถียรในสภาวะยานยนต์ทั่วไป เช่น การสั่นสะเทือน ความชื้น และการเปลี่ยนแปลงอุณหภูมิ ชุดขั้วต่อประกอบด้วยส่วนประกอบที่เข้าคู่กันสำหรับงานด้านสายไฟและด้าน PCB ให้การเชื่อมต่อทางกลที่ปลอดภัยและการเชื่อมต่อทางไฟฟ้าที่เชื่อถือได้ ออกแบบมาเพื่อเป็นทางเลือกที่เข้ากันได้กับ TE 4-1437290-0 และ 2-6447232-3 ขั้วต่อนี้เหมาะสำหรับชุดสายไฟรถยนต์ โมดูล ECU เซ็นเซอร์ ระบบไฟส่องสว่าง และอุปกรณ์ควบคุมอิเล็กทรอนิกส์อื่นๆ

ข้อมูลจำเพาะ

คุณสมบัติผลิตภัณฑ์

• ทำจากพลาสติกวิศวกรรมเกรดยานยนต์พร้อมโครงสร้างเรือนแบบปิดผนึก ให้โซลูชันที่ใช้งานได้จริงสำหรับระบบอิเล็กทรอนิกส์ของยานยนต์

• โครงสร้างซีลช่วยลดการเข้าของน้ำ ฝุ่น และสิ่งปนเปื้อนอื่นๆ ทำให้ขั้วต่อเหมาะสำหรับสภาพแวดล้อมยานยนต์ที่เปียกชื้นและเปิดโล่ง

• การกำหนดค่า 34 ตำแหน่ง 4 แถว ให้จุดเชื่อมต่อหลายจุดในตัวเรือนขั้วต่อที่กะทัดรัด ช่วยตอบสนองความต้องการการเดินสายของ ECU และระบบควบคุมอิเล็กทรอนิกส์อื่นๆ

• โครงสร้างแบบมีร่องและคุณสมบัติการล็อคในตัวช่วยนำทางการจับคู่ที่ถูกต้องและรักษาขั้วต่อให้เข้าที่อย่างแน่นหนาขณะใช้งานยานยนต์

• ออกแบบมาเพื่อเป็นทางเลือกที่เข้ากันได้กับ TE 4-1437290-0 และ 2-6447232-3 นำเสนอทางเลือกที่ใช้งานได้จริงสำหรับการเปลี่ยนหรือพัฒนาชุดขั้วต่อยานยนต์ที่เข้ากันได้

• ขั้วต่อด้านสายไฟรองรับกระบวนการเข้าสายแบบมาตรฐาน ในขณะที่เฮดเดอร์ด้าน PCB ออกแบบมาสำหรับการบัดกรีแบบทะลุรู รองรับการประกอบชุดสายไฟและ PCB ที่มีประสิทธิภาพ

การใช้งาน

• ชุดสายไฟรถยนต์
  เหมาะสำหรับชุดสายไฟที่ต้องการการเชื่อมต่อที่ปลอดภัยและปิดผนึกระหว่างสายเคเบิลยานยนต์และโมดูลอิเล็กทรอนิกส์

• เซ็นเซอร์ยานยนต์
  สามารถใช้เชื่อมต่อเซ็นเซอร์กับ ECU และโมดูลควบคุม รองรับการส่งสัญญาณที่เสถียรในระบบอิเล็กทรอนิกส์ยานยนต์

• ระบบควบคุมตัวถัง
  เหมาะสำหรับระบบอิเล็กทรอนิกส์ตัวถัง เช่น ระบบไฟส่องสว่าง การควบคุมประตู การจัดการพลังงาน และฟังก์ชันควบคุมยานยนต์อื่นๆ ที่ต้องการการเชื่อมต่อหลายตำแหน่ง

• ระบบไฟส่องสว่างยานยนต์
  ออกแบบมาสำหรับจุดเชื่อมต่อในชุดไฟส่องสว่างยานยนต์ รวมถึงโมดูลควบคุมและอินเทอร์เฟซชุดสายไฟ

• ยานยนต์อุตสาหกรรมและออฟโรด
  การออกแบบแบบปิดผนึกยังสามารถพิจารณาสำหรับอุปกรณ์ควบคุมอิเล็กทรอนิกส์ที่ใช้ในรถบรรทุก เครื่องจักรกลการเกษตร ยานพาหนะก่อสร้าง และอุปกรณ์เคลื่อนที่อื่นๆ

1. ขั้นตอนที่ 1 — ตรวจสอบส่วนประกอบ
   ก่อนการประกอบ ให้ตรวจสอบตัวเรือนขั้วต่อ เฮดเดอร์ PCB ขั้วต่อ สายไฟ ซีล และปลั๊กซีล ตรวจสอบให้แน่ใจว่าชิ้นส่วนทั้งหมดสะอาด แห้ง และไม่มีความเสียหายที่มองเห็นได้

2. ขั้นตอนที่ 2 — เตรียมสายไฟ
   เลือกขั้วต่อและสายไฟที่เหมาะสมตามข้อกำหนดการใช้งาน ปอกสายไฟอย่างระมัดระวังโดยไม่ทำให้ตัวนำหรือฉนวนเสียหาย ใช้เครื่องมือเข้าสายที่เหมาะสมเพื่อยึดขั้วต่อเข้ากับสายไฟอย่างแน่นหนา

3. ขั้นตอนที่ 3 — ใส่ขั้วต่อ
   ใส่ขั้วต่อที่เข้าสายแต่ละอันเข้าไปในช่องที่ถูกต้องจากด้านหลังของตัวเรือนขั้วต่อ ดันขั้วต่อเข้าที่จนกระทั่งกลไกการล็อคเข้าที่ ดึงสายไฟเบาๆ เพื่อตรวจสอบว่าขั้วต่อถูกยึดไว้อย่างถูกต้อง

4. ขั้นตอนที่ 4 — ตรวจสอบส่วนประกอบซีล
   ตรวจสอบให้แน่ใจว่าซีลสายไฟอยู่ในตำแหน่งที่ถูกต้องและเข้าที่ สำหรับช่องที่ไม่ได้ใช้งาน ให้ติดตั้งปลั๊กซีลที่เหมาะสมเพื่อช่วยรักษาโครงสร้างแบบปิดผนึกและลดการเข้าของน้ำและสิ่งปนเปื้อน

5. ขั้นตอนที่ 5 — ติดตั้งเฮดเดอร์ PCB
   วางเฮดเดอร์ PCB ในแนวตั้งตามเลย์เอาต์ PCB ขั้วต่ออ้างอิงใช้วิธีการต่อบัดกรีแบบทะลุรู หลังจากการบัดกรี ให้ตรวจสอบรอยต่อเพื่อยืนยันการเชื่อมต่อทางไฟฟ้าที่ถูกต้องและความเสถียรทางกล

6. ขั้นตอนที่ 6 — จับคู่ขั้วต่อ
   จัดตำแหน่งคุณสมบัติแบบมีร่องของขั้วต่อด้านสายไฟและเฮดเดอร์ PCB ก่อนจับคู่ ดันทั้งสองส่วนเข้าด้วยกันอย่างสม่ำเสมอจนกว่ากลไกการล็อคจะเข้าที่สมบูรณ์ อย่าบังคับขั้วต่อหากส่วนประกอบไม่ตรงกัน

7. ขั้นตอนที่ 7 — ตรวจสอบขั้นสุดท้าย
   ตรวจสอบการประกอบที่เสร็จสมบูรณ์เพื่อตำแหน่งขั้วต่อที่ถูกต้อง การล็อคที่แน่นหนา การยึดสายไฟที่เหมาะสม และความเสียหายที่มองเห็นได้ ยืนยันว่าขั้วต่อเข้าที่สมบูรณ์ก่อนการติดตั้งในยานพาหนะหรือโมดูลอิเล็กทรอนิกส์
   หมายเหตุการประกอบ
   ใช้ขั้วต่อ ซีล ปลั๊กซีล และเครื่องมือเข้าสายที่ตรงกับการออกแบบขั้วต่อและข้อกำหนดของสายไฟ สำหรับการผลิตจำนวนมาก เงื่อนไขการเข้าสาย พารามิเตอร์การบัดกรี และขั้นตอนการประกอบควรได้รับการตรวจสอบตามวัสดุ อุปกรณ์ และกระบวนการผลิตที่ใช้จริง

    คำถามที่พบบ่อย

1. 4-1437290-0 และ 2-6447232-3 เป็นขั้วต่อที่เข้าคู่กันหรือไม่?

   A:ใช่ พวกมันแสดงถึงส่วนประกอบที่เข้าคู่กันด้านสายไฟและด้าน PCB ของระบบขั้วต่อ

2. คุณสามารถจัดหาตัวอย่างก่อนการผลิตจำนวนมากได้หรือไม่?

   A:ใช่ สามารถจัดหาตัวอย่างสำหรับการตรวจสอบมิติ การทดสอบการจับคู่ การประเมินการประกอบ และการตรวจสอบการใช้งานก่อนทำการสั่งซื้อการผลิตจำนวนมาก

3. ระยะเวลารอคอยสินค้าโดยทั่วไปสำหรับขั้วต่อนี้คือเท่าใด?

   A:ระยะเวลารอคอยสินค้าขึ้นอยู่กับปริมาณการสั่งซื้อ การกำหนดค่าผลิตภัณฑ์ และข้อกำหนดการผลิต สำหรับคำสั่งซื้อมาตรฐาน เราจะยืนยันกำหนดการจัดส่งโดยประมาณหลังจากตรวจสอบรายละเอียดคำสั่งซื้อเฉพาะแล้ว

4. สามารถปรับแต่งขั้วต่อได้หรือไม่?

   A:เราสามารถหารือเกี่ยวกับตัวเลือกการปรับแต่งตามข้อกำหนดการใช้งานของคุณ รวมถึงการกำหนดค่าขั้วต่อ การออกแบบตัวเรือน การจัดเรียงขั้วต่อ การประกอบสายไฟ และบรรจุภัณฑ์

5. ฉันจะยืนยันได้อย่างไรว่าขั้วต่อนี้เหมาะกับการใช้งานของฉัน?

   A:โปรดระบุจำนวนพินที่ต้องการ ขั้วต่อที่เข้าคู่กันหรือหมายเลขอ้างอิง ขนาดสายไฟ วิธีการติดตั้ง สภาพแวดล้อม และรายละเอียดการใช้งาน จากนั้นทีมงานของเราสามารถช่วยตรวจสอบการกำหนดค่าขั้วต่อและความเข้ากันได้
