| ชุด: | 070 อีโคโนซีล มาร์ค-2 | จำนวนตำแหน่ง: | 12 |
|---|---|---|---|
| จำนวนแถว: | 2 | วัสดุที่อยู่อาศัย: | PBT |
| ช่วงอุณหภูมิ: | -30°ซ ~ +105°ซ | สารหน่วงไฟ: | UL 94 V-2 |
| รูปร่างตัวเชื่อมต่อ: | สี่เหลี่ยม | ||
| เน้น: | ปลั๊กคอนเนคเตอร์ยานยนต์ 12 พิน,คอนเนคเตอร์ TE Connectivity AMP ที่เข้ากันได้,ซ็อกเก็ตคอนเนคเตอร์ยานยนต์พร้อมการรับประกัน |
||
ภาพรวมผลิตภัณฑ์

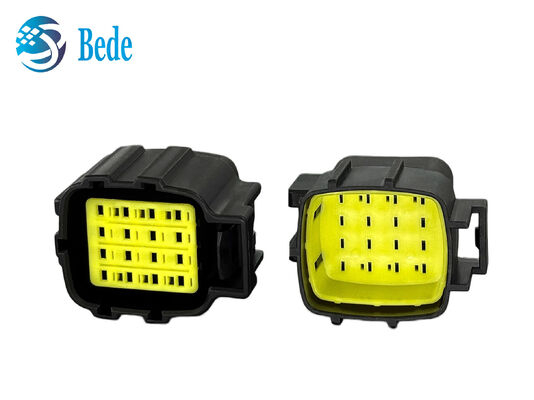

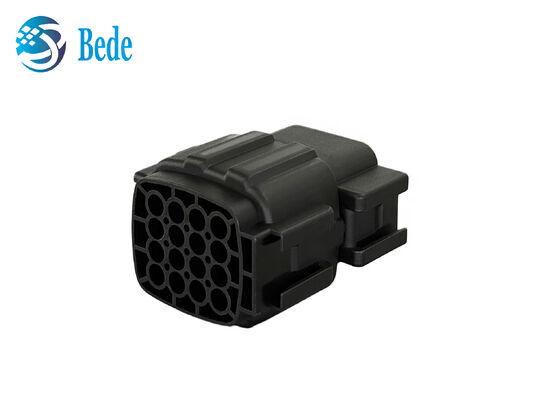

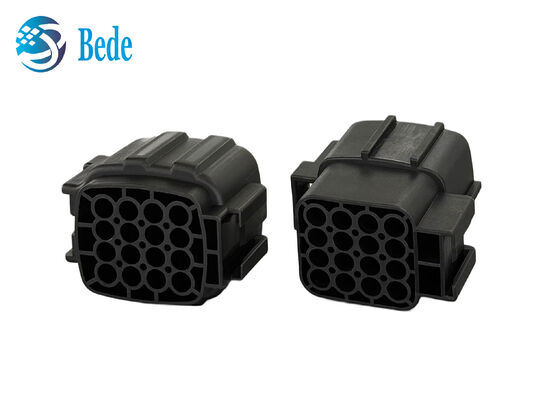

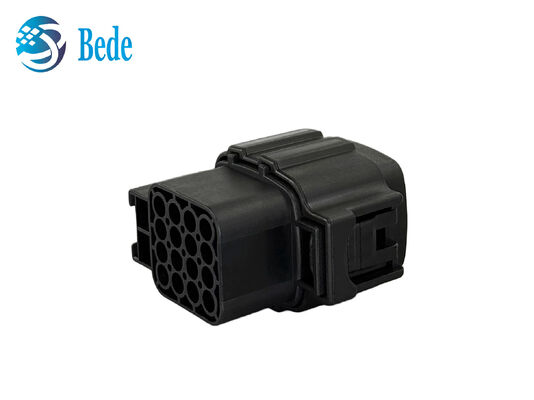

2822638-1 และ 174663-2 เป็นชุดเรือนขั้วต่อยานยนต์แบบต่อสายถึงสาย 12 ตำแหน่งจาก TE Connectivity Econoseal J Mark II / 070 Series ออกแบบมาสำหรับระบบสายไฟยานยนต์ ชุดขั้วต่อนี้เป็นวิธีที่ใช้งานได้จริงในการจัดระเบียบและเชื่อมต่อวงจรหลายวงจรภายในเรือนที่กะทัดรัด
2822638-1 ออกแบบมาสำหรับขั้วต่อตัวเมีย ในขณะที่ 174663-2 ออกแบบมาสำหรับขั้วต่อตัวผู้ เรือนทั้งสองใช้ระยะห่างแกนกลาง 4.8 มม. และรองรับหน้าสัมผัส 1.8 มม. ด้วยการกำหนดค่าสองแถว 12 ตำแหน่ง เรือนทำจากวัสดุ PBT และมีช่วงอุณหภูมิการทำงานตั้งแต่ -30°C ถึง +105°C ทำให้เหมาะสำหรับการใช้งานด้านไฟฟ้าในยานยนต์ที่หลากหลาย
ด้วยอินเทอร์เฟซที่เข้ากันได้และการออกแบบแบบต่อสายถึงสาย เรือนขั้วต่อเหล่านี้สามารถใช้สำหรับชุดสายไฟยานยนต์ ระบบไฟฟ้าของยานพาหนะ และการใช้งานสายไฟอุปกรณ์อื่นๆ ที่ต้องการการเชื่อมต่อหลายวงจรที่เสถียร
| หมายเลขชิ้นส่วน | 2822638-1 / 174663-2 | ประเภทขั้วต่อ | ขั้วต่อยานยนต์แบบต่อสายถึงสาย |
|---|---|---|---|
| ตำแหน่ง | 12 | แถว | 2 |
| ขนาดหน้าสัมผัส | 1.8 มม. | อุณหภูมิการทำงาน | -30°C ถึง +105°C |
| 2822638-1 | เรือนขั้วต่อตัวเมีย, ป้องกันน้ำ | 174663-2 | เรือนขั้วต่อตัวผู้, ไม่ป้องกันน้ำ |
การจัดวาง 12 ตำแหน่ง สองแถว: ให้ตำแหน่งหน้าสัมผัส 12 ตำแหน่งในเรือนสองแถวกะทัดรัด รองรับการเดินสายแบบหลายวงจรที่มีระเบียบ
การจัดตำแหน่งการประกบ: โครงสร้างเรือนแบบมีร่องช่วยนำทางขั้วต่อเข้าสู่ทิศทางการประกบที่ถูกต้องและลดความเสี่ยงของการประกอบที่ไม่ถูกต้อง
การกำหนดค่าแบบต่อสายถึงสาย: รองรับการเชื่อมต่อแบบต่อสายถึงสายโดยตรง ทำให้เหมาะสำหรับชุดสายไฟยานยนต์และการเดินสายไฟฟ้าแบบอินไลน์
ระยะห่าง 4.8 มม. กะทัดรัด: ระยะห่างแกนกลาง 4.8 มม. ให้การจัดวางที่สมดุลระหว่างความหนาแน่นของการเชื่อมต่อและขนาดของเรือน
ช่วงอุณหภูมิการทำงานกว้าง: กำหนดให้ทำงานตั้งแต่ -30°C ถึง +105°C รองรับการใช้งานในสภาวะการทำงานของยานยนต์ที่หลากหลาย
ชุดสายไฟยานยนต์
ระบบเซ็นเซอร์ยานยนต์
ระบบไฟฟ้ามอเตอร์ไซค์
ระบบไฟส่องสว่างยานพาหนะ
การเดินสายอุปกรณ์อุตสาหกรรม
คู่มือการติดตั้ง / ประกอบ
ขั้นตอนที่ 1 — เตรียมสายไฟ
เตรียมสายไฟตามข้อกำหนดของขั้วต่อที่เลือก
ขั้นตอนที่ 2 — เข้าหัวขั้วต่อ
ติดขั้วต่อที่เหมาะสมเข้ากับสายไฟโดยใช้วิธีการเข้าหัวที่แนะนำ
ขั้นตอนที่ 3 — ใส่ขั้วต่อ
ใส่ขั้วต่อเข้าในเรือนขั้วต่อที่ตรงกันจนกว่าจะถึงตำแหน่งที่ต้องการ
ขั้นตอนที่ 4 — ตรวจสอบการเชื่อมต่อ
ตรวจสอบการยึดขั้วต่อและตำแหน่งที่ถูกต้อง
ขั้นตอนที่ 5 — ประกบขั้วต่อ
จัดตำแหน่งเรือนที่มีร่องและประกบส่วนที่เข้ากัน
ความสัมพันธ์ระหว่าง 2822638-1 และ 174663-2 คืออะไร?
A:2822638-1 และ 174663-2 เป็นเรือนขั้วต่อ 12 ตำแหน่งที่เข้ากันได้ ออกแบบมาสำหรับการใช้งานแบบต่อสายถึงสาย พวกมันใช้ประเภทขั้วต่อที่เข้ากันได้เพื่อสร้างการเชื่อมต่อที่ประกบกัน
นี่คือขั้วต่อ TE Connectivity ของแท้หรือไม่?
A:ผลิตภัณฑ์เหล่านี้มีให้เป็นส่วนประกอบทดแทนที่เข้ากันได้กับข้อกำหนดของ TE Connectivity ที่เกี่ยวข้อง ไม่ได้แสดงว่าเป็นผลิตภัณฑ์ของ TE Connectivity ดั้งเดิม
คุณสามารถจัดหาตัวอย่างก่อนสั่งซื้อจำนวนมากได้หรือไม่?
A:ได้ สามารถจัดเตรียมตัวอย่างสำหรับลูกค้าที่ต้องการตรวจสอบขนาด ความเข้ากันได้ของการประกบ ความพอดีของขั้วต่อ และประสิทธิภาพโดยรวมของผลิตภัณฑ์ก่อนทำการสั่งซื้อจำนวนมาก
ฉันสามารถซื้อขั้วต่อที่ประกบกันแยกต่างหากได้หรือไม่?
A:ได้ สามารถจัดหา 2822638-1 และ 174663-2 เป็นส่วนประกอบที่เข้ากันได้แต่ละชิ้น ขึ้นอยู่กับความต้องการในการซื้อของคุณ
ฉันจะยืนยันได้อย่างไรว่าขั้วต่อนี้เหมาะกับการใช้งานของฉัน?
A:โปรดระบุหมายเลขชิ้นส่วนเดิม รูปถ่ายขั้วต่อ ข้อมูลขั้วต่อ หรือข้อกำหนดการใช้งาน ทีมงานของเราสามารถช่วยเปรียบเทียบข้อกำหนดหลักและการกำหนดค่าการประกบก่อนที่คุณจะสั่งซื้อ
บริการปรับแต่งและ OEM
เราสนับสนุน OEM และข้อกำหนดที่ปรับแต่งสำหรับส่วนประกอบขั้วต่อยานยนต์ รวมถึงข้อกำหนดผลิตภัณฑ์ บรรจุภัณฑ์ การติดฉลาก และข้อกำหนดอื่นๆ ตามโครงการ ติดต่อทีมงานของเราเพื่อหารือเกี่ยวกับการใช้งานและความต้องการในการซื้อของคุณ
