| ติดต่อวัสดุ: | ทองแดงชุบทอง | ประเภทการบิด: | การเชื่อม |
|---|---|---|---|
| ตัวเชื่อมต่อ: | FQ24 ปลั๊กและซ็อกเก็ต | แรงดันไฟฟ้าย้อนกลับ: | 500V |
| อุณหภูมิที่ใช้บังคับ: | -55°C ~ +105°C | การติดตั้ง: | การตั้งตั้งเร็ว |
| วัสดุ: | โลหะผสมสังกะสี, ทองเหลือง, โจรซิลิโคน | กันน้ำ: | IP67 |
| เข็มหมุด: | 4 5 6 8 10 19 26 | สี: | สีเขียวเข้ม |
| เน้น: | IP67 Circular Connectors,Waterproof Circular Connectors,26 Pins Circular Connectors |
||

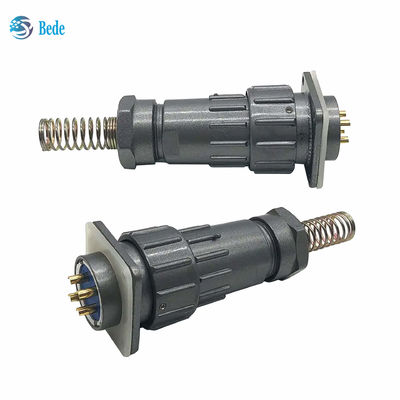

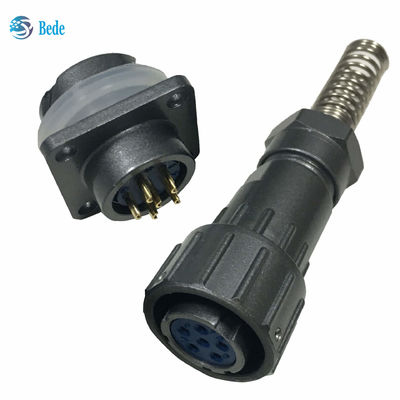

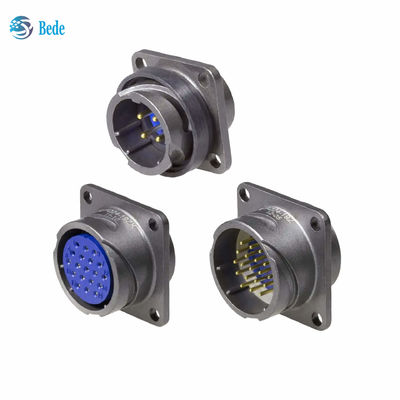

FQ 24 Series Waterproof IP67 Circular Connectors 4 5 6 8 10 19 24 Pins
Brief introduction of the FQ connectors
FQ series waterproof circular electrical connectors comply with DZ4Q/RE008-84 standard, adopting high reliability squirrel cage type, advanced structure and high reliability.
Products with low contact resistance, anti-vibration, anti-shock, strong sealing, plug seat connection fast, etc., simple to use, easy to operate, widely used in a variety of electronic equipment between the electrical connection.
| Parts name | Materials |
| Contact pins | Gold plated brass |
| Shell | Zinc Alloy with color painting |
| Wire Cage | Stainless Steel Spring |
| Sealing materials | Silicone Rubber |
Pins Distribution and Rating Current
FQ 24 series connectors are available in 4,5,6,8,10,19 and 26 pins, you can check their current ratings according to the following figure

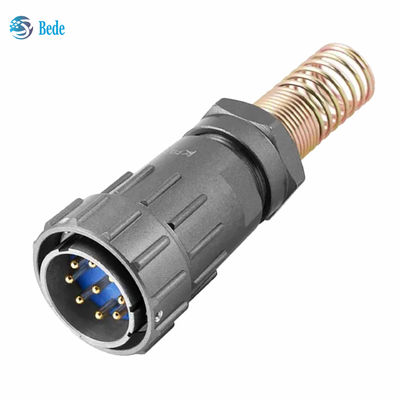

Size of FQ 24 Straight wire spring plug
Size and Cutout diameter of FQ 24 Cable Receptacle With Square Flange
Size of FQ 24 Cable Receptacle With Square Flange

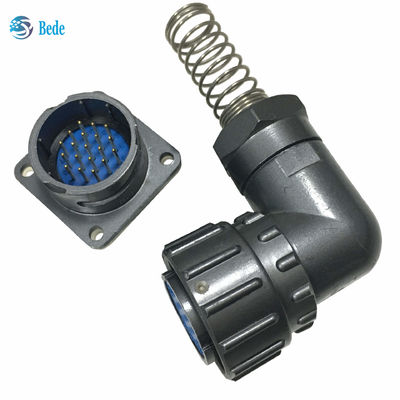

Size of FQ 24 Right Angle wire spring plug
TECHNICAI CHARACTERISTICS
Temperature: -55°C ~ +105°C
Relative humidity: 98± 3% at 40°C
Vibration: 10-2000HZ, 150m/s2
Shock : 500m/s2
Atmospheric : 1 KPa
Resistance: 0.1MΩ Min.
Endurance: 500 cycles
FQ Connectors Industrial Circular Series
|
Exposed to a diameter |
Electric Current | Voltage(≤40HZ) |
Exposted to the resistance |
|
| 0.8mm | 2A |
Contact spacing ≥3.5mm |
Contact spacing 2.8mm |
0.01Ω |
| 1.0mm | 3A | 0.005Ω | ||
| 1.5mm | 10A | 500V | 40V | 0.0025Ω |
| 2.5mm | 15A | 0.001Ω | ||
How to inquiry and buy
Please tell us the code and quantity as shown in the picture below and we will offer you the best price and services.
