MIL-C-5015 มาตรฐาน MS-3102 เครื่องเชื่อมวงกลมรับติดตั้งกล่อง

ขั้วต่อแบบกลมสำหรับงานหนัก MIL-C-5015 Standard MS-3102 แบบติดตั้งบนกล่อง

ขั้วต่อ MIL-C-5015 คืออะไร

ขั้วต่อซีรีส์ Mil-C-5015 เป็นไปตามมาตรฐานขั้วต่อสำหรับสภาพแวดล้อมที่รุนแรงของสหรัฐอเมริกา Mil-C-5015 (GJB600) พร้อมเปลือกอลูมิเนียมอัลลอยด์ความแข็งแรงสูง ฉนวนยางสังเคราะห์ การเชื่อมต่อแบบเกลียว การวางตำแหน่งแบบสลับ การบัดกรีและเข้าหัวแบบจีบ การออกแบบที่เรียบง่ายและใช้งานได้จริง ใช้กันอย่างแพร่หลายในเครื่องจักรและอุปกรณ์อุตสาหกรรม ขั้วต่อสำหรับสภาพแวดล้อมที่รุนแรง อุปกรณ์ป้องกันประเทศ เรือ อุตสาหกรรมยานยนต์ เครื่องมือวัด เซอร์โวมอเตอร์ ฯลฯ ขั้วต่อซีรีส์นี้จาก BEDE สามารถใช้แทนผลิตภัณฑ์ที่คล้ายคลึงกันในยุโรปและสหรัฐอเมริกา เช่น Amphenol ซีรีส์ 97 และมีราคาที่แข่งขันได้มากกว่า

MIL-DTL-5015 มีการเชื่อมต่อแบบเกลียวและการจัดตำแหน่งแบบคีย์/คีย์เวย์เดียว แสดงถึงความเรียบง่ายสูงสุดในการออกแบบ การใช้งานครอบคลุมระบบสนับสนุนภาคพื้นดินที่มีความน่าเชื่อถือสูงและการติดตั้งบนเรือ Amphenol Industrial Operations ผลิตขั้วต่อห้ารุ่นเพื่อตอบสนองความต้องการที่แตกต่างกัน
การจำแนกประเภทและคำอธิบายสั้นๆ แสดงไว้ด้านล่าง:
A – เปลือกแข็ง – สำหรับการใช้งานทั่วไปที่ไม่ต้องทนต่อสภาพแวดล้อม
C – แบบมีแรงดัน – สำหรับใช้กับผนังกั้นที่มีแรงดันหรือแผงกั้นแรงดัน จำกัดการรั่วไหลของอากาศโดยไม่คำนึงถึงประเภทและคลาสของปลั๊กที่เชื่อมต่อ
E/F – ทนทานต่อสภาพแวดล้อมพร้อมระบบคลายแรงดึง – ออกแบบมาสำหรับการใช้งานที่ขั้วต่อจะสัมผัสกับความชื้น การสั่นสะเทือน และการเปลี่ยนแปลงความดันและอุณหภูมิอย่างรวดเร็ว
R – ทนทานต่อสภาพแวดล้อมน้ำหนักเบา – สั้นกว่าและเบากว่าคลาส E และ F รุ่น MS-R ให้ความน่าเชื่อถือสูงภายใต้สภาวะที่ไม่เอื้ออำนวย: แนะนำสำหรับการออกแบบใหม่

หากมีข้อสงสัยใดๆ โปรดแจ้งหมายเลขผลิตภัณฑ์และปริมาณที่ต้องการตามที่แสดงในรูปด้านล่าง และเราจะเสนอราคาและบริการที่ดีที่สุดให้แก่ท่าน

ความหมายของรหัสประเภทขั้วต่อ 5015

MIL-C-5015-MS3100: ขั้วต่อแบบติดผนังพร้อมหน้าแปลนสี่เหลี่ยม

MIL-C-5015-MS3101: ปลั๊กเชื่อมต่อสายเคเบิล

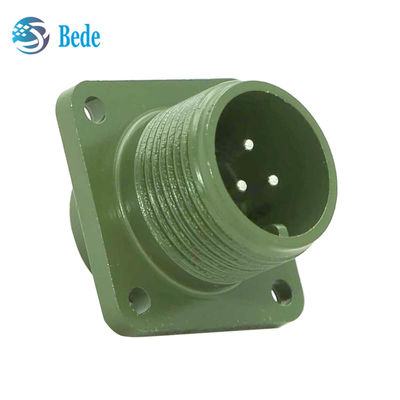

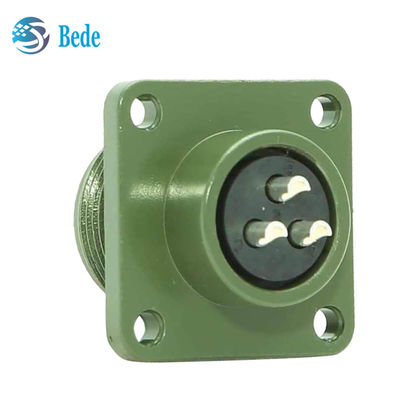

MIL-C-5015-MS3102: ขั้วต่อแบบติดตั้งบนกล่องพร้อมหน้าแปลนสี่เหลี่ยม

MIL-C-5015-MS3106: ปลั๊กตรง

MIL-C-5015-MS3108: ปลั๊กมุม 90 องศา

ขนาดของMIL-C-5015-3102A

การจัดเรียงภายในของขั้วต่อ MIL-C-5015

รูปภาพต่อไปนี้แสดงการจัดเรียงภายใน / รหัสแถวกลุ่มรูของขนาดเปลือก 20 จากทิศทางการเสียบขา โปรดติดต่อเราหากต้องการข้อมูลเพิ่มเติม
