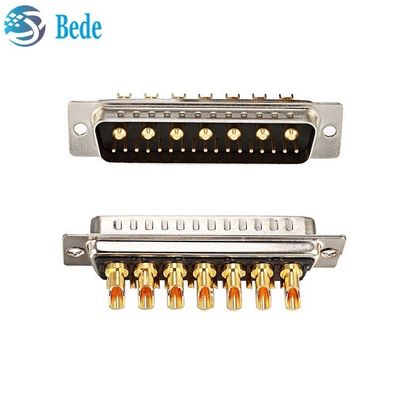

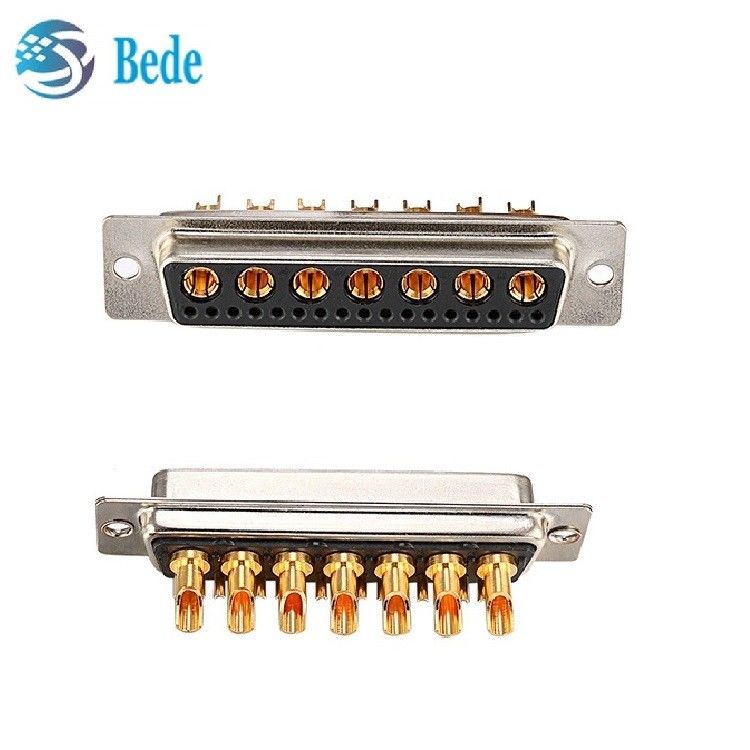

ขั้วต่อแบบไฮบริด 24W7 DB ซีรีส์ การส่งสัญญาณไฟและสัญญาณผสม แบบหมุดตรง

24W7 DB Hybrid Connector Series การส่งสัญญาณแบบผสมกำลังไฟ-สัญญาณแบบพินตรง

คำอธิบาย

ตัวเชื่อมต่อ Bede 24W7 D-Sub นิยามใหม่ของโซลูชันการเชื่อมต่อที่จำกัดพื้นที่ผ่านการกำหนดค่าไฮบริด 24 พินที่ปรับให้เหมาะสม (7 RF coaxial + 17 คอนแทคกำลังไฟ) ออกแบบมาสำหรับระบบที่สำคัญต่อภารกิจที่ต้องการการส่งมอบพลังงานแรงดันสูงพร้อมกันและการส่งสัญญาณที่แม่นยำในขนาดที่เล็กกะทัดรัด

การใช้งาน:

• โครงสร้างพื้นฐานโทรคมนาคม: การรวมพลังงาน/สัญญาณอาร์เรย์เสาอากาศ Massive MIMO
• หุ่นยนต์: การรวมพลังงานมอเตอร์เซอร์โว Cobot และสัญญาณตอบกลับ
• การจัดเก็บพลังงาน: อินเทอร์เฟซการตรวจสอบแรงดันไฟฟ้าหลายเซลล์ BMS
• การบินและอวกาศ: การเชื่อมต่อแบบ hot-swap โมดูล LRU ของระบบการบิน

ข้อมูลจำเพาะทางเทคนิค

• รูปแบบคอนแทค:   24 ตำแหน่ง (7x coaxial + 17x กำลังไฟ)
• แบนด์วิดท์ RF DC - [ใส่ GHz]
• พิกัดกระแสไฟ:  3A ต่อคอนแทคเดี่ยว,
• พิกัดกระแสไฟ: 10A/ 20A/ 30A/ 40A  ตัวเลือก
• ความต้านทานคอนแทค: 2.7 MΩ สูงสุด
• ความต้านทานฉนวน: 2000 megaohms ขั้นต่ำ
• แรงดันไฟฟ้าทนทานต่อไดอิเล็กทริก: 1000V เป็นเวลา 1 นาที
• แรงเสียบ:  0.7~2N ต่อคอนแทคเดี่ยว
• แรงดึงออก: 2N ต่อ คอนแทคเดี่ยว
• อุณหภูมิในการทำงาน: -55°C ถึง +105°C
