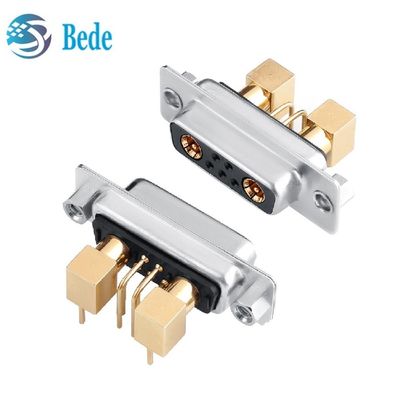

7W2 โคเอชเชียล D-Sub มุมขวา/ปินตรง สายเชื่อมกระแสไฟฟ้าสูง combo DB

7W2 Coaxial D-Sub ขั้วต่อมุมฉาก/แบบตรง High Current Connector Combo DB Connector

คำอธิบาย

หน้านี้สำหรับชุดขั้วต่อ d-sub แบบมุมฉากแบบผสมกำลังสูงชายและหญิง ใช้สำหรับงานที่ต้องการพลังงานและสัญญาณในขั้วต่อเดียว ใช้กันอย่างแพร่หลายในการสื่อสาร, การทหาร, หุ่นยนต์, ระบบอัตโนมัติ และสาขาการขนส่ง
  ขั้วต่อ 7w2 D-Sub มีหน้าสัมผัสพลังงาน 2 ชิ้นและหน้าสัมผัสสัญญาณ 5 ชิ้น หน้าสัมผัสพลังงานมีให้เลือกใช้กับพิกัดกระแสไฟตั้งแต่ 10A – 40A โดยมีขนาดของขั้วต่อที่แตกต่างกันเท่านั้น อิมพีแดนซ์สำหรับหน้าสัมผัสโคแอกเซียลคือ 50Ω หรือ 75Ω หมุดสัมผัสทั้งหมดผ่านกระบวนการกลึง วัสดุทองแดงฟอสฟอรัส ชุบทองเต็มรูปแบบเพื่อรับประกันประสิทธิภาพและอายุการใช้งาน

คุณสมบัติทางไฟฟ้า

1. พิกัดหน้าสัมผัสกำลังสูง: 10, 20, 30 หรือ 40 แอมป์ เป็นตัวเลือก ตรวจสอบภาพวาดและตารางต่อไปนี้สำหรับรายละเอียด
2. พิกัดขั้วต่อพร้อมหน้าสัมผัสสัญญาณ: 3.0 แอมป์
3. แรงดันใช้งาน: 300V
4. ความต้านทานหน้าสัมผัสกำลังสูง: 2.7 มิลลิโอห์ม สูงสุด
5. แรงดันไฟฟ้าทนได้: 1000V AC เป็นเวลา 1 นาที
6. ความต้านทานฉนวน: 2000 เมกะโอห์ม ต่ำสุด
7. พิกัดอุณหภูมิ: -55°C ถึง +125°C

ภาพวาดต่อไปนี้สำหรับขั้วต่อ 7W2 DB Combo แบบหมุดตรง,
