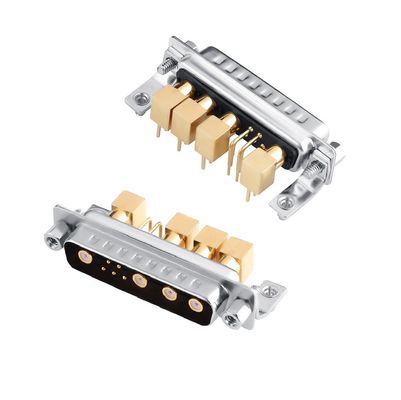

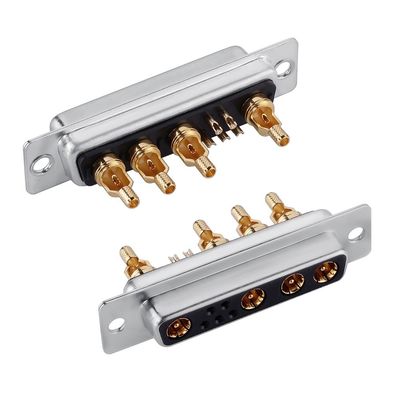

ขั้วต่อโคแอกเชียลแบบผสม D-Sub RF / Power ขั้วต่อมุมฉาก 9W4 สำหรับ PCB

D-Sub Mixed Coaxial Connector RF / Power Righ Angle Connector 9W4 สําหรับ PCB

ฟังก์ชันและการใช้


เครื่องเชื่อม DB 9W4 ที่ผสมผสานนี้มี 5 ปินพลังงานและ 4 ปินสัญญาณ ใช้ในทหาร อัตโนมัติ โรบอติกส์ และสาขาอื่น ๆ

วัสดุและผลงาน

1. ปิ้นสัมผัสทั้งหมดเป็นทองแดงที่แปรรูปและเคลือบทองคําทั้งหมด มีการนําไฟที่ดีและความต้านทานต่อการสัมผัสต่ํามาก
2. เครื่องกันไฟทําจากพลาสติก PBT สีดํา มีเส้นใยแก้ว 30% ระดับไฟตอบสนอง UL -94 -V0
3. เปลือก ทํา จาก ทองแดง และ ผสม นิเคิล เพื่อ ให้ มี ผล ไม่ หนอง และ มี ลักษณะ ที่ สวย

เครื่องไฟฟ้าและเครื่องจักรกลลักษณะ

1. ปัจจุบันการติดต่อความแรงสูง: 10, 20, 30 หรือ 40 แอมเปอร์
2. โลตติ้งการทํางาน: 300V
3. ความต้านทานการสัมผัสพลังงานสูง: สูงสุด 10 มิลลิโฮม
4. ความดันความทนทานแบบ Dielectric: 1000 VAC สําหรับ 1 นาที
5. ความต้านทานการปิด: ขั้นต่ํา 2000 kOhms
6. อุณหภูมิระดับ: -55°C ถึง +125°C
7. ความถี่วิทยุ: 0 ~ 3GHz
8. แรงการใส่: 0.2 ~ 2 N / ปินสําหรับปินพลังงาน, และ 2 ~ 7 N / ปินสําหรับสายพินระดับความถี่วิทยุ
9. พลังดึงออก:0.2N/pin สําหรับปินพลังงาน และ 0.5N/pin สําหรับสายพินระดับความถี่วิทยุ
10. ความทนทาน: 500 จันทร์

รายละเอียดขนาดสินค้าและการจัดวางรู PCB ดังที่แสดงด้านล่าง
