MIL-C-5015 มาตรฐาน MS-3102 เครื่องเชื่อมวงกลมทหาร

ขั้วต่อแบบวงกลมทางทหาร MIL-C-5015 มาตรฐาน MS-3102 สำหรับติดตั้งบนกล่อง

ขั้วต่อ MIL-C-5015 คืออะไร

  ขั้วต่อซีรีส์ Mil-C-5015 เป็นไปตามมาตรฐาน Mil-C-5015 (GJB600) ของสหรัฐอเมริกาสำหรับขั้วต่อในสภาพแวดล้อมที่รุนแรง ด้วยเปลือกโลหะผสมอะลูมิเนียมความแข็งแรงสูง ฉนวนยางสังเคราะห์ การเชื่อมต่อแบบเกลียว การวางตำแหน่งการใส่แบบสลับ ขั้วต่อการเชื่อมและการจีบ การออกแบบที่เรียบง่ายและใช้งานได้จริง ใช้กันอย่างแพร่หลายในเครื่องจักรและอุปกรณ์อุตสาหกรรม ขั้วต่อในสภาพแวดล้อมที่รุนแรง อุปกรณ์ป้องกันประเทศ เรือ อุตสาหกรรมยานยนต์ เครื่องมือวัด เซอร์โวมอเตอร์ ฯลฯ ขั้วต่อซีรีส์นี้จาก BEDE สามารถใช้แทนผลิตภัณฑ์ที่คล้ายกันในยุโรปและสหรัฐอเมริกา เช่น ซีรีส์ Amphenol 97 และมีราคาที่แข่งขันได้มากกว่า

   MIL-DTL-5015 มีคุณสมบัติการเชื่อมต่อแบบเกลียวและการโพลาไรเซชันแบบคีย์/คีย์เวย์เดียว ซึ่งแสดงถึงความเรียบง่ายสูงสุดในการออกแบบ แอปพลิเคชันต่างๆ ได้แก่ อุปกรณ์สนับสนุนภาคพื้นดินทางทหาร อาวุธยุทโธปกรณ์ และการติดตั้งบนเรือ Amphenol Industrial Operations ผลิตขั้วต่อห้าคลาสเพื่อให้ตรงตามข้อกำหนดที่แตกต่างกัน
   การกำหนดคลาสและคำอธิบายโดยย่อมีดังนี้:
A – Solid Shell – สำหรับการใช้งานทั่วไปที่ไม่เกี่ยวข้องกับสิ่งแวดล้อม
C – Pressurized – สำหรับใช้กับพาร์ติชันแบบมีแรงดันหรือสิ่งกีดขวางแรงดัน จำกัดการรั่วไหลของอากาศโดยไม่คำนึงถึงประเภทและคลาสของปลั๊กที่จับคู่กับปลั๊กเหล่านั้น
E/F –Environmental Resisting with Strain Relief – ออกแบบมาสำหรับการใช้งานที่ขั้วต่อจะสัมผัสกับความชื้น การสั่นสะเทือน และการเปลี่ยนแปลงของแรงดันและอุณหภูมิอย่างรวดเร็ว
R – Lightweight Environmental Resisting – สั้นกว่าและเบากว่าคลาส E และ F MS-R ให้ความน่าเชื่อถือสูงภายใต้สภาวะที่ไม่เอื้ออำนวย: แนะนำสำหรับการใช้งานการออกแบบใหม่

    สำหรับข้อสงสัยใดๆ โปรดแจ้งหมายเลขผลิตภัณฑ์และปริมาณที่ต้องการตามที่แสดงในรูปด้านล่าง และเราจะมอบราคาและบริการที่ดีที่สุดให้คุณ

ความหมายของรหัสประเภทขั้วต่อ 5015

MIL-C-5015-MS3100: ช่องเสียบสำหรับติดตั้งบนผนังพร้อมหน้าแปลนสี่เหลี่ยม

MIL-C-5015-MS3101: ปลั๊กเชื่อมต่อสายเคเบิล

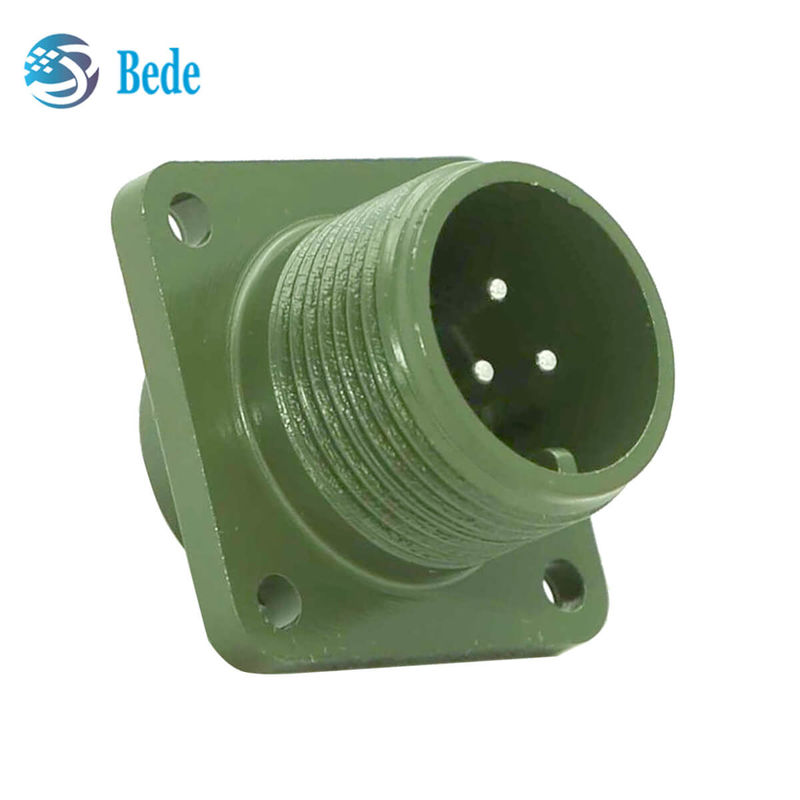

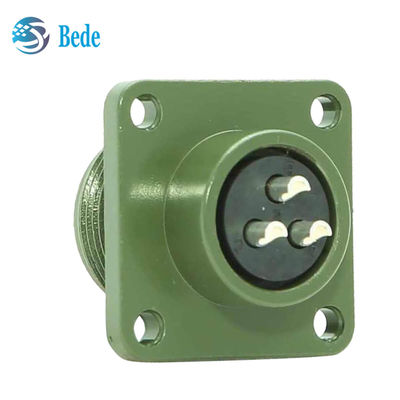

MIL-C-5015-MS3102: ช่องเสียบสำหรับติดตั้งบนกล่องพร้อมหน้าแปลนสี่เหลี่ยม

MIL-C-5015-MS3106: ปลั๊กตรง

MIL-C-5015-MS3108: ปลั๊กมุม 90°

ขนาดของ MIL-C-5015-3102A

การจัดเรียงการใส่ของขั้วต่อ MIL-C-5015

รูปภาพต่อไปนี้แสดงการจัดเรียงการใส่ / หมายเลขรหัสแถวกลุ่มรูของขนาดเปลือก  20 จากทิศทางการใส่พิน โปรดติดต่อเราหากคุณต้องการข้อมูลเพิ่มเติม
