| จัดอันดับปัจจุบัน: | 8a | แรงดันใช้งาน: | 500V |
|---|---|---|---|
| หลุมติดตั้ง: | 13 มม. | อุณหภูมิที่ใช้บังคับ: | -40~+85℃ |
| สายไฟที่ใช้งานได้: | Φ6.0มม | กันน้ำ: | IP68 |
| เน้น: | เครื่องเชื่อมเครื่องบิน m12 2Pin,m12 เครื่องเชื่อมเครื่องบิน IP68,m12 เครื่องเชื่อมกันน้ํา 7 Pin |
||

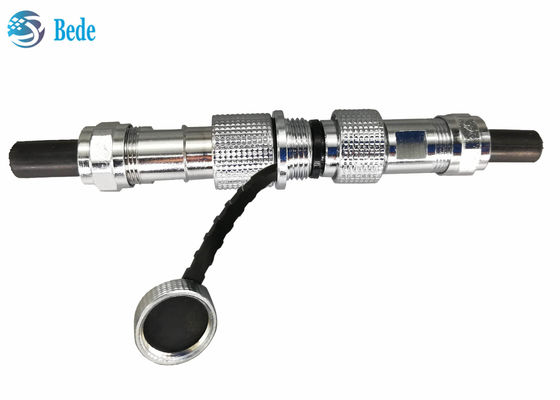

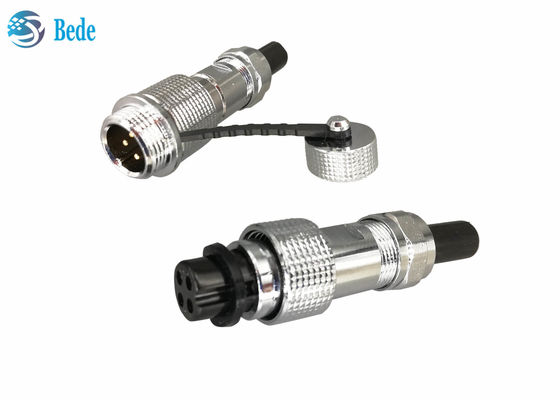

ขั้วต่อการบิน M16 แบบเปลือกทองแดง IP68 แบบเชื่อมต่อสายเคเบิลกับสายเคเบิล 2~7 พิน

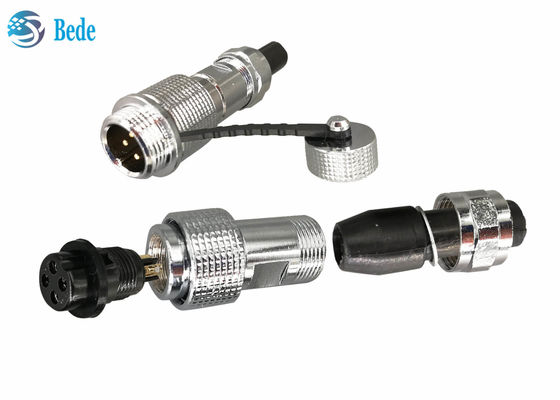

Sโครงสร้าง
1. ขั้วต่อตัวผู้ วัสดุเปลือกเป็นทองแดงชุบโครเมียม วัสดุหมุดสัมผัสเป็นทองเหลืองชุบทอง
2. อุปกรณ์เสริมเสริม ฝาครอบป้องกัน ทองแดงชุบโครเมียมและยาง
3. โอริงสำหรับการกันน้ำ
4. ขั้วต่อตัวเมีย วัสดุเบกาไลต์สีดำ วัสดุหมุดสัมผัสเป็นทองเหลืองชุบทอง
5. ตัวเรือนของขั้วต่อตัวเมีย ทองแดงชุบโครเมียม
6. ปลอกสายเคเบิล
7. แหวนรอง
8. น็อต ทองแดงชุบโครเมียม ยึดสายเคเบิลด้วย 6&7 เข้าด้วยกัน เพื่อกันน้ำ
ข้อสังเกต: สิ่งสำคัญคือต้องขันน็อตทั้งหมดให้แน่นหลังจากการเชื่อมต่อ มิฉะนั้นผลการกันน้ำอาจได้รับผลกระทบในทางลบ
ข้อมูลทางไฟฟ้า
| พิน | กระแสไฟที่กำหนด | แรงดันใช้งาน | ความต้านทานหน้าสัมผัส | ความต้านทานฉนวน | แรงดันไฟฟ้าที่ทนได้ |
| 2 ~7 | 8A | 260V | 3mΩ | 1500MΩ | 1500V |
ทั้งหมดคุ้นเคย
เกี่ยวกับขั้วต่อการบิน GX16, ขั้วต่อแบบวงกลม M16 โปรดติดต่อเรา หรือกลับไปที่แคตตาล็อกผลิตภัณฑ์เพื่อเรียนรู้เพิ่มเติมหากคุณสนใจ
1. รุ่นติดตั้งบนแผง - การติดตั้งด้านหน้า
2. รุ่นเชื่อมต่อสายเคเบิล
3. รุ่นติดตั้งบนแผง - การติดตั้งด้านหลัง
4. รุ่นติดตั้งบนแผงพร้อมหน้าแปลนกลม
5. รุ่นติดตั้งบนแผงพร้อมหน้าแปลนสี่เหลี่ยม
6. รุ่นติดตั้งบนแผงพร้อมหน้าแปลนรูปสี่เหลี่ยมขนมเปียกปูน
7. รุ่นเชื่อม PCB พร้อมหมุดข้อศอก
8. รุ่นเชื่อม PCB พร้อมหมุดตรง
9. รุ่นติดตั้งบนแผงพร้อมมุมฉาก - การติดตั้งด้านหน้า
10. รุ่นเชื่อมต่อสายเคเบิลกันน้ำ
11. รุ่นติดตั้งบนแผงกันน้ำ
12. รุ่นติดตั้งบนแผงพร้อมมุมฉาก - การติดตั้งด้านหลัง
