| จัดอันดับปัจจุบัน: | 4~7เอ | แรงดันใช้งาน: | 200V |
|---|---|---|---|
| หลุมติดตั้ง: | M16 | อุณหภูมิที่ใช้บังคับ: | -45~+75℃ |
| สายไฟที่ใช้งานได้: | Φ7.0มม | ต้านทานการติดต่อ: | สูงสุด 0.005Ω |
| วิธีการเดินสายไฟ: | การเชื่อม | เชื่อมต่อสไตล์: | ชายเป็นหญิง |
| เน้น: | ขั้วต่อสายเคเบิลสำหรับเครื่องบิน M16,ขั้วต่อสายเคเบิลสำหรับเครื่องบิน GX16,ปลั๊ก GX16 สำหรับการบิน 10 พิน |
||

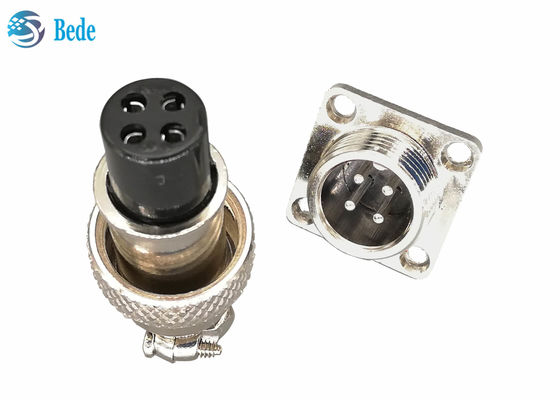

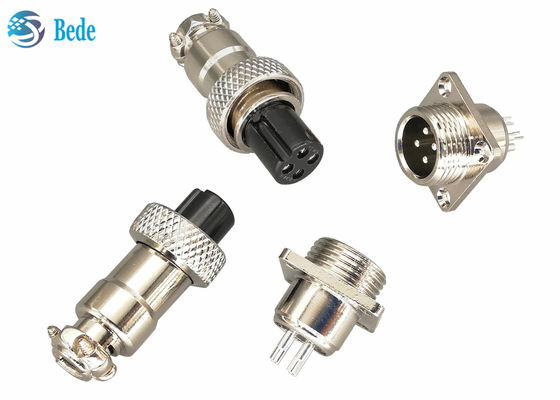

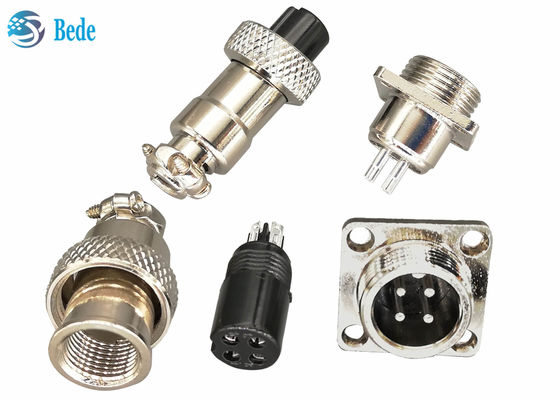

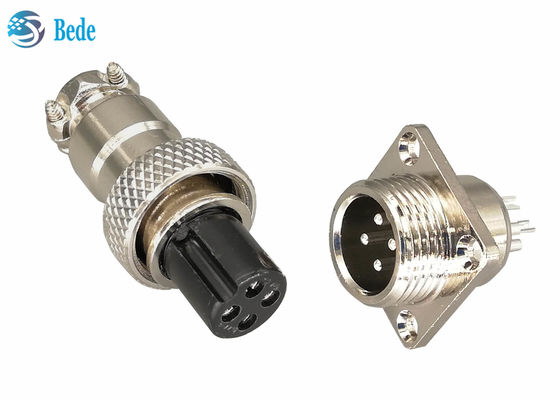

ขั้วต่อการบิน GX16 พร้อมหน้าแปลนสี่เหลี่ยมแบบสายเคเบิลถึงแผงควบคุม 2~10 พิน
Structure
1. ตัวเรือนของขั้วต่อตัวเมีย, โลหะผสมสังกะสีเคลือบนิกเกิล
2. น็อตสำหรับยึดตัวเมียและตัวผู้หลังการเชื่อมต่อ, โลหะผสมสังกะสีและวัสดุยาง
3. ขั้วต่อตัวเมีย, วัสดุเบกาไลต์สีดำ
4. ขั้วต่อตัวผู้, วัสดุเปลือกเป็นโลหะผสมสังกะสีเคลือบนิกเกิล
5. หมุดสัมผัส, วัสดุเป็นทองเหลืองเคลือบเงิน
ข้อสังเกต: มาพร้อมกับสกรู, แหวนรอง, น็อตสำหรับติดตั้งหน้าแปลน, ช่องเจาะแผงควบคุม โปรดดูรูปภาพต่อไปนี้
ข้อมูลทางไฟฟ้า
| พิน | 2 พิน 3 พิน | 4 พิน | 5 พิน | 6 7 8 9 10 พิน |
| กระแสไฟพิกัด | 7A | 5A | 5A | 4A |
| แรงดันใช้งาน | 200V | |||
| ความต้านทานหน้าสัมผัส | 3mΩ สูงสุด | |||
| ความต้านทานฉนวน | 1500MΩ | |||
| แรงดันไฟฟ้าทนได้ | 1500V | |||
| ขนาดรูสัมผัส Φmm | 2.45 | 2.45 | 2.00 | 1.15 |
ทั้งหมดคุ้นเคย
เกี่ยวกับขั้วต่อการบิน GX16, ขั้วต่อแบบวงกลม M16, ทุกรุ่นดังต่อไปนี้ โปรดติดต่อเรา หรือกลับไปที่แคตตาล็อกผลิตภัณฑ์เพื่อเรียนรู้เพิ่มเติมหากคุณสนใจ
1. รุ่นติดตั้งบนแผงควบคุม -- การติดตั้งด้านหน้า
2. รุ่นเชื่อมต่อสายเคเบิล
3. รุ่นติดตั้งบนแผงควบคุม -- การติดตั้งด้านหลัง
4. รุ่นติดตั้งบนแผงควบคุมพร้อมหน้าแปลนกลม
5. รุ่นติดตั้งบนแผงควบคุมพร้อมหน้าแปลนสี่เหลี่ยม
6. รุ่นติดตั้งบนแผงควบคุมพร้อมหน้าแปลนรูปสี่เหลี่ยมขนมเปียกปูน
7. รุ่นเชื่อม PCB พร้อมหมุดข้อศอก
8. รุ่นเชื่อม PCB พร้อมหมุดตรง
9. รุ่นติดตั้งบนแผงควบคุมพร้อมมุมฉาก -- การติดตั้งด้านหน้า
10. รุ่นเชื่อมต่อสายเคเบิลกันน้ำ
11. รุ่นติดตั้งบนแผงควบคุมกันน้ำ
12. รุ่นติดตั้งบนแผงควบคุมพร้อมมุมฉาก -- การติดตั้งด้านหลัง
