| จัดอันดับปัจจุบัน: | 4~7เอ | แรงดันใช้งาน: | 200V |
|---|---|---|---|
| หลุมติดตั้ง: | M16 | อุณหภูมิที่ใช้บังคับ: | -45~+85℃ |
| สายไฟที่ใช้งานได้: | Φ7.5มม | กันน้ำ: | IP68 |
| เน้น: | IP68 Gx16 เครื่องเชื่อมเครื่องบิน,เครื่องเชื่อมเครื่องบิน Gx16 กันน้ํา,การติดตั้งแผ่น Gx16 เครื่องเชื่อมเครื่องบิน |
||

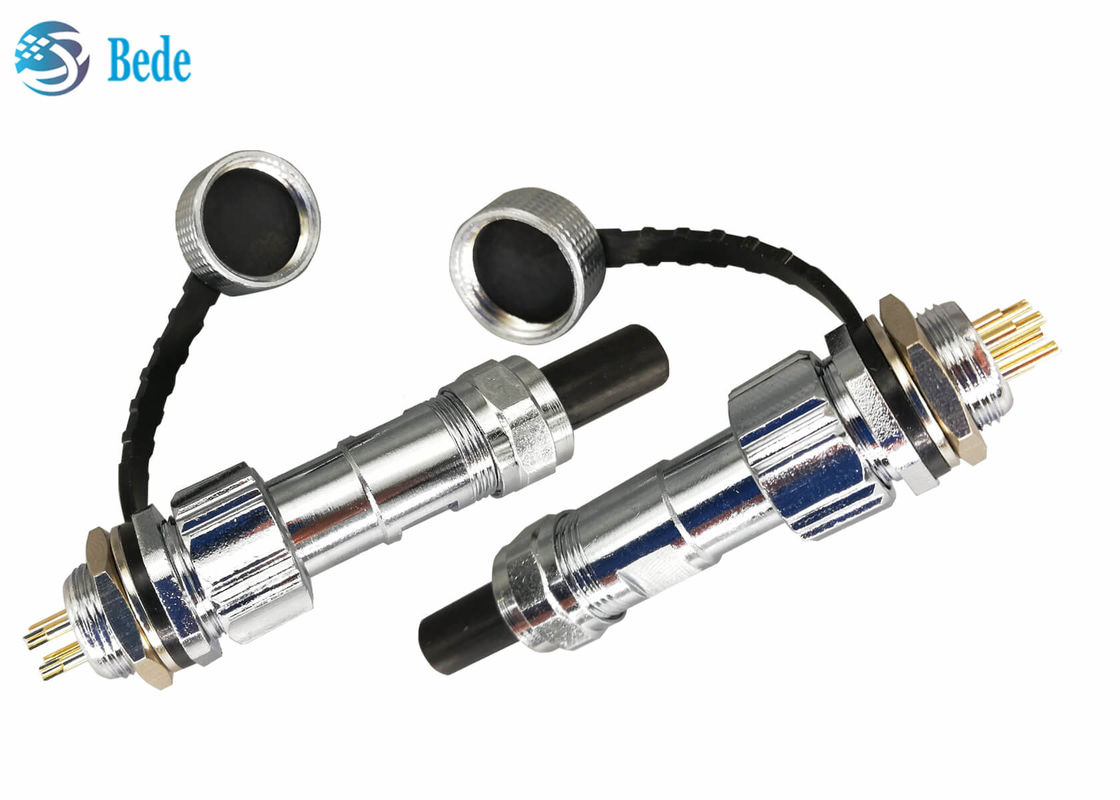

ขั้วต่อการบิน GX16 กันน้ำ IP68 สไตล์ติดตั้งแผง 2~10 พิน

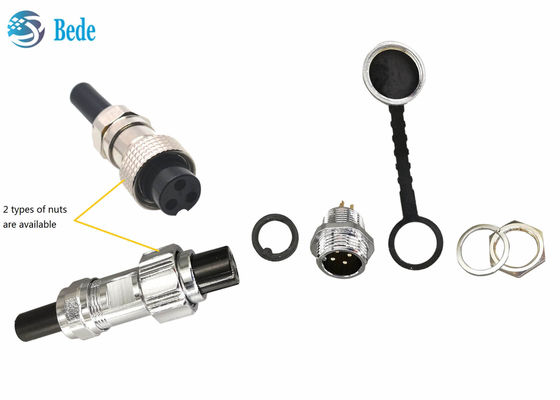

Sโครงสร้าง
1. ฝาครอบป้องกัน, ส่วนเหล็กเป็นวัสดุโลหะผสมสังกะสี, ส่วนพลาสติกเป็นยาง
2. โอริง, ยางกันน้ำ
3. ขั้วต่อตัวผู้, วัสดุโลหะผสมสังกะสีเคลือบนิกเกิล
4. ขั้วต่อตัวเมีย, แบกกาไลต์สีดำ
5. น็อต, โลหะผสมสังกะสีเคลือบนิกเกิล
6. ปลอกป้องกันสายเคเบิล, จับสายเคเบิลร่วมกับ 5 เพื่อกันน้ำ
7. แหวนรอง, สแตนเลส
8. ตัวเรือนขั้วต่อตัวเมีย, โลหะผสมสังกะสีเคลือบนิกเกิล
9. น็อตและแหวนรองสปริงสำหรับติดตั้งแผง
10. หมุดสัมผัส, ทองเหลืองเคลือบเงิน
ข้อมูลทางไฟฟ้า
| พิน | 2 พิน 3 พิน | 4 พิน | 5 พิน | 6 7 8 9 10 พิน |
| กระแสไฟพิกัด | 7A | 5A | 5A | 4A |
| แรงดันใช้งาน | 200V | |||
| ความต้านทานการสัมผัส | 3mΩ สูงสุด | |||
| ความต้านทานฉนวน | 1500MΩ | |||
| แรงดันไฟฟ้าที่ทนได้ | 1500V | |||
| ขนาดรูสัมผัส Φmm | 2.45 | 2.45 | 2.00 | 1.15 |
ทั้งหมดคุ้นเคย
เกี่ยวกับขั้วต่อการบิน GX16, ขั้วต่อแบบวงกลม M16 โปรดติดต่อเรา หรือกลับไปที่แคตตาล็อกผลิตภัณฑ์เพื่อเรียนรู้เพิ่มเติมหากคุณสนใจ
1. รุ่นติดตั้งแผง - การติดตั้งด้านหน้า
2. รุ่นเชื่อมต่อสายเคเบิล
3. รุ่นติดตั้งแผง - การติดตั้งด้านหลัง
4. รุ่นติดตั้งแผงพร้อมหน้าแปลนกลม
5. รุ่นติดตั้งแผงพร้อมหน้าแปลนสี่เหลี่ยม
6. รุ่นติดตั้งแผงพร้อมหน้าแปลนรูปสี่เหลี่ยมขนมเปียกปูน
7. รุ่นเชื่อม PCB พร้อมหมุดข้อศอก
8. รุ่นเชื่อม PCB พร้อมหมุดตรง
9. รุ่นติดตั้งแผงพร้อมมุมฉาก - การติดตั้งด้านหน้า
10. รุ่นเชื่อมต่อสายเคเบิลกันน้ำ
11. รุ่นติดตั้งแผงกันน้ำ
12. รุ่นติดตั้งแผงพร้อมมุมฉาก - การติดตั้งด้านหลัง
