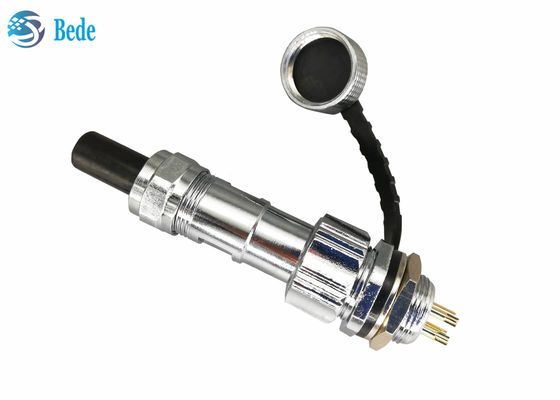

IP67 กันน้ํา GX12 แผนที่ติดตั้งสายเชื่อม ชุดสตั๊ก เพศหญิงและเพศชาย 2 ~ 7pin 3A 200V

ชุดขั้วต่อติดตั้งแผง GX12 ตัวเมียและตัวผู้ กันน้ำ IP67 2~7 พิน 3A 200V

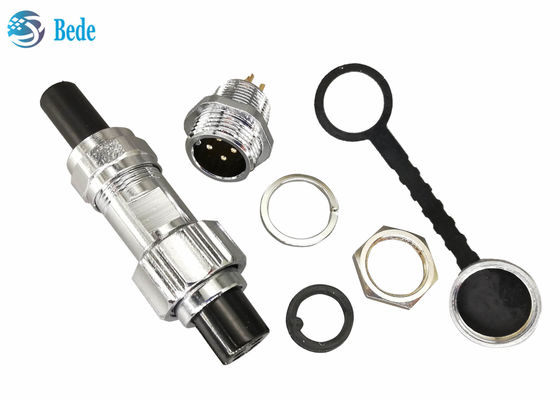

โครงสร้างผลิตภัณฑ์

1. น็อตและแหวนสำหรับติดตั้งแผง, วัสดุสแตนเลส

2. โอริงพร้อมฝาครอบกันฝุ่น ปกป้องขั้วต่อตัวเมียเมื่อไม่ได้เชื่อมต่อ

3. ขาคอนแทค, ทองเหลืองเคลือบทอง นำไฟฟ้าได้ดีและมีความต้านทานต่ำ

4. ขั้วต่อตัวผู้, วัสดุเปลือกเป็นโลหะผสมสังกะสีเคลือบนิกเกิล วัสดุฉนวนเป็นเบกาไลต์

5. โอริงกันน้ำ, วัสดุยาง

6. ขั้วต่อตัวเมีย, เปลือกเบกาไลต์และขาคอนแทคทองเหลืองเคลือบทอง

7. น็อตสำหรับยึดตัวผู้และตัวเมียหลังจากสัมผัสกัน

8. ตัวเรือนสำหรับขั้วต่อตัวเมีย, วัสดุโลหะผสมสังกะสีเคลือบนิกเกิล,

9. แหวน, วัสดุสแตนเลส

10. ตัวป้องกันสายเคเบิล, ยาง, กันน้ำ

11. น็อต, สำหรับ ยึดสายเคเบิลและกันน้ำ

คำอธิบาย

1. ขั้วต่อคุณภาพระดับทหาร
2. ระดับการกันน้ำ IP68
3. ชนิดติดตั้งแผง, รูติดตั้ง 12 มม.
4. พิน 2~7
5. อุณหภูมิใช้งาน -50~+70℃
6. สายเคเบิลที่ใช้งานได้ Φ≤6mm

ผลิตภัณฑ์ที่คล้ายกัน

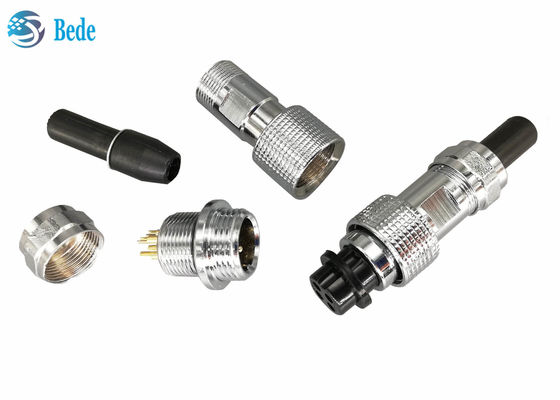

GX12 ติดตั้งด้านหลังและด้านหน้า, GX12 แบบเชื่อม PCB แบบพินตรงและพินมุมฉาก, GX12 พร้อม หน้าแปลนสี่เหลี่ยม, GX12 พร้อมหน้าแปลนรูปสี่เหลี่ยมขนมเปียกปูน, GX12 พร้อมหน้าแปลนกลม, GX12 แบบเชื่อมต่อ
