| จัดอันดับปัจจุบัน: | 10เอ | แรงดันไฟฟ้าย้อนกลับ: | 500V |
|---|---|---|---|
| น้ำหนัก: | 0.105กก | อุณหภูมิที่ใช้บังคับ: | -40~+85℃ |
| ความต้านทานของฉนวน: | 2000MΩ | ต้านทานการติดต่อ: | 2.5mΩ |
| เน้น: | WS20 เครื่องเชื่อมวงกลม 8 ปิน,เครื่องเชื่อมวงกลม 5 ปิน 500V,เครื่องเชื่อมวงกลม 7 ปิน 10A |
||

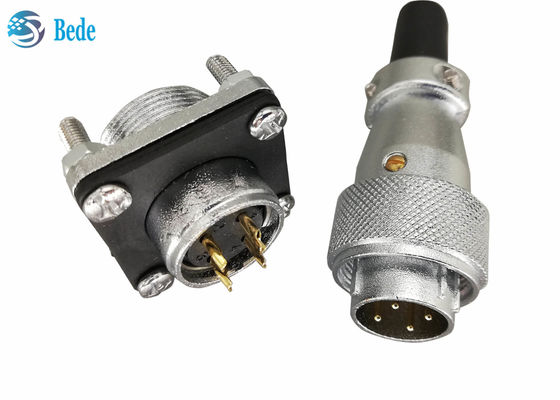

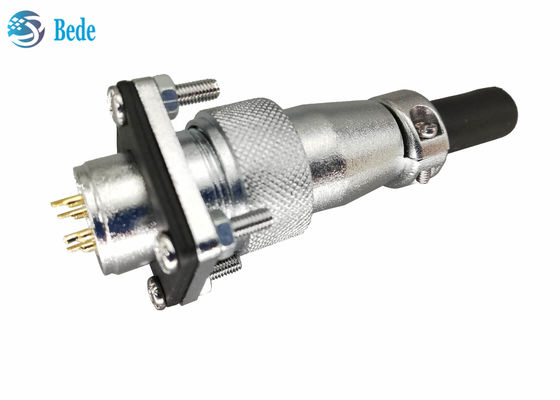

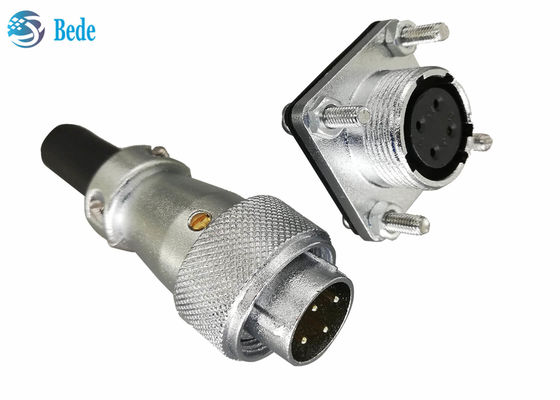

ขั้วต่อแบบวงกลม WS20 พร้อมหน้าแปลนสี่เหลี่ยมและฝาครอบกันฝุ่น 5 6 7 8 พิน 500V 10A
รายละเอียดสินค้า
ขั้วต่อคุณภาพระดับทหารพร้อมตัวเรือนโลหะผสมสังกะสี ฉนวนพลาสติก PPS และหมุดสัมผัสทองแดงเคลือบทอง เป็นชนิดติดตั้งบนแผง วิธีการเดินสายคือการเชื่อม ควรสงวนรูยึดขนาด 20.5 มม. และรูยึดหน้าแปลน 4 ชิ้นขนาด 2.3 มม. บนแผง ขั้วต่อแบบวงกลมนี้เหมาะสำหรับสภาพแวดล้อม -40~+85℃ ใช้กันอย่างแพร่หลายในอุตสาหกรรมทหาร การเดินเรือ การบิน การสำรวจน้ำมัน การควบคุมอุตสาหกรรม และสาขาอื่นๆ
รายละเอียดโดยย่อ
ขนาดผลิตภัณฑ์
ปลายสายไฟ: ΦD=25.8mm L=49.5mm Φdสูงสุด=11.6mm
ปลายติดตั้งบนแผง: Φd1=M20 D=M22 L=14mm L1=28mm L2=23mm
B=22mm Φd=20.5mm b=22mm Φ=3.2mm
ข้อมูลทางไฟฟ้า
| พิน | กระแสไฟพิกัด | แรงดันไฟฟ้าพิกัด | แรงดันไฟฟ้าทนได้ | ความต้านทานหน้าสัมผัส | รูสัมผัส | ขนาดสายไฟ |
| 5 พิน | 10A | 500V | AC1500V*1นาที | 0.0025Ω | 5*Φ1.5 | 14AWG |
| 6 พิน |
5A 25A |
500V | AC1500V*1นาที |
0.005Ω 0.001Ω |
2*Φ1.0 4*Φ2.5 |
18AWG 11AWG |
| 7 พิน | 10A | 500V | AC1500V*1นาที | 0.0025Ω | 7*Φ1.5 | 14AWG |
| 8 พิน | 10A | 500V | AC1500V*1นาที | 0.0025Ω | 8*Φ1.5 | 14AWG |
