| วัสดุที่อยู่อาศัย: | PA66(UL94V-0) | วัสดุพิน: | ทองเหลืองชุบทอง |
|---|---|---|---|
| จัดอันดับปัจจุบัน: | 20เอ | แรงดันไฟฟ้าที่ได้รับการจัดอันดับ: | 450V |
| หมุด: | 2~10 11 12 | วิธีการเดินสายไฟ: | การเชื่อม |
| กันน้ำ: | IP68 | อุณหภูมิที่ใช้บังคับ: | -40~+105℃ |
| เน้น: | ขั้วต่อกันน้ำ PA66 M19,ขั้วต่อกันน้ำ M19 แบบล็อคตัวเอง,ขั้วต่อ M19 แบบล็อคตัวเอง |
||

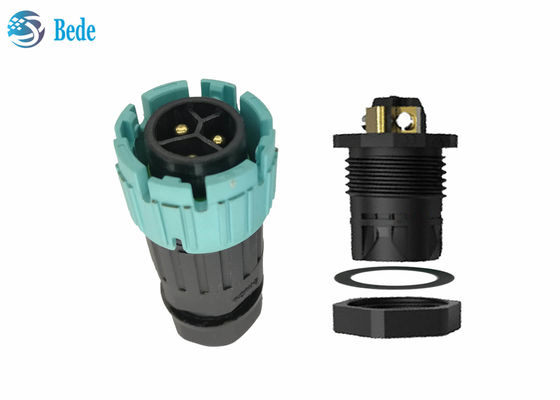

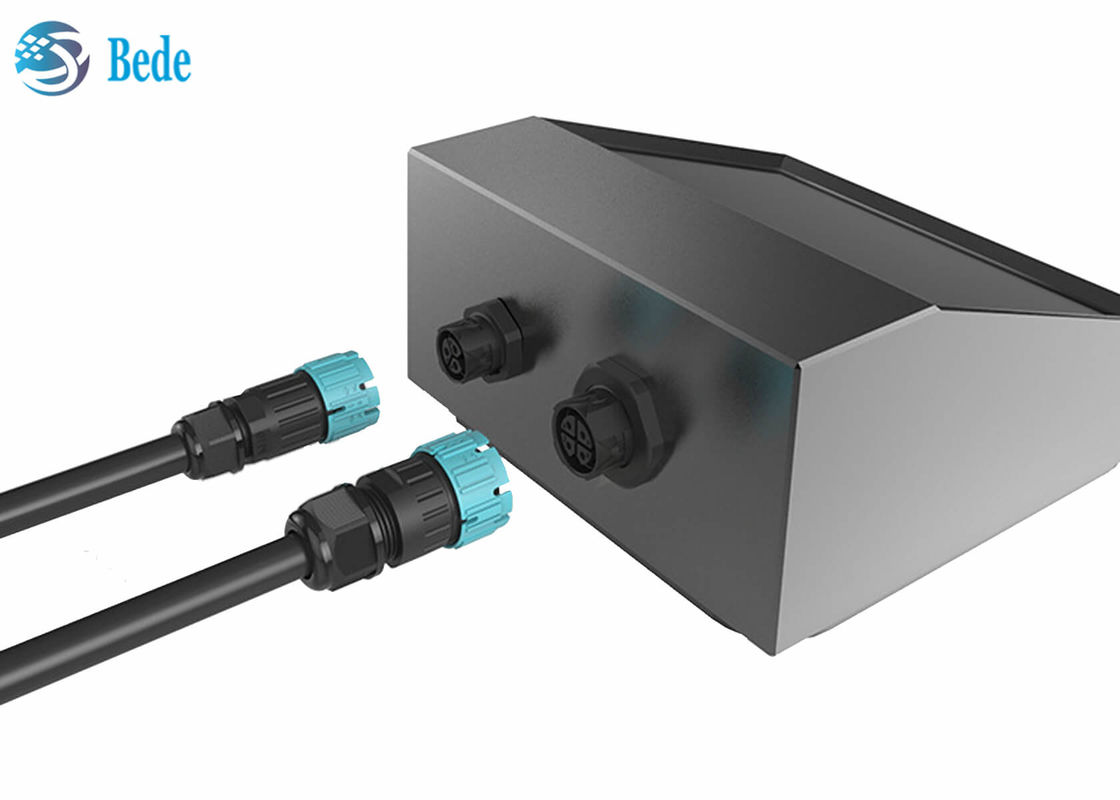

ขั้วต่อกันน้ำ M19 แบบล็อคตัวเอง วัสดุ PA66 การติดตั้งด้านหลังแบบสายเคเบิลไปยังแผง
โครงสร้างผลิตภัณฑ์
1. ขั้วต่อตัวเมีย, ขั้วต่อติดตั้งบนแผง, สไตล์การติดตั้งด้านหลัง, วัสดุหมุดสัมผัสเป็นทองเหลืองเคลือบทอง 4μ;
2. ชิ้นส่วนล็อคตัวเอง, ล็อคตัวผู้และตัวเมียโดยอัตโนมัติหลังจากเชื่อมต่อ หมุนเมื่อถอดปลั๊ก
3. วัสดุสัมผัสและสกรูสำหรับการเดินสาย, วัสดุหมุดสัมผัสเป็นทองเหลืองเคลือบทอง 4μ;
4. ตัวเรือนสำหรับขั้วต่อตัวผู้
5. โอริง, ยาง, จับสายเคเบิลด้วย 4 และ 6 เพื่อกันน้ำ มีให้เลือกสามขนาดดังต่อไปนี้เพื่อรองรับสายเคเบิลที่แตกต่างกัน
6. น็อต, PA66 UL94V-0
ข้อสังเกต:
1. การขันน็อตทั้งหมดให้แน่นเป็นสิ่งสำคัญสำหรับการกันน้ำ
2. ขั้วต่อกันน้ำนี้มีวิธีการเดินสายสองวิธี มี 2pin, 3pin สำหรับวิธีการจีบ, 2 3 4 5 6 7 8 9 10 11 12pin สำหรับวิธีการบัดกรี
| วิธีการเดินสาย | พิน | กระแสไฟที่กำหนด | แรงดันไฟฟ้าที่กำหนด |
| การจีบ | 2 3 | 20A | 450V |
| พิน | 2 3 พิน | 4 พิน | 5 6 7 8 9 10 11 12 พิน |
| กระแสไฟที่กำหนด | 20A | 15A | 15A |
| แรงดันไฟฟ้าที่กำหนด | 450V | 450A | 300V |
| วิธีการเดินสาย | การเชื่อมดีบุก | ||
