รายละเอียดสินค้า:
การชำระเงิน:
|
| วัสดุที่อยู่อาศัย: | โลหะผสมสังกะสีชุบโครเมียม | ติดต่อวัสดุ: | ทองเหลืองชุบทอง |
|---|---|---|---|
| วัสดุฉนวน: | พลาสติกพีพีเอส | อุณหภูมิที่ใช้บังคับ: | -45°C ~ +75°C |
| จัดอันดับปัจจุบัน: | 5a | แรงดันไฟฟ้าที่ได้รับการจัดอันดับ: | 500V |
| ประเภทสายไฟ: | การเชื่อม | แบบอย่าง: | การติดตั้งแผง |
| เน้น: | ขั้วต่อแบบวงกลม 7 พิน 500V,ขั้วต่อแบบวงกลม 7 พิน WS16,ขั้วต่อแบบวงกลม BEDE 7 พิน |
||

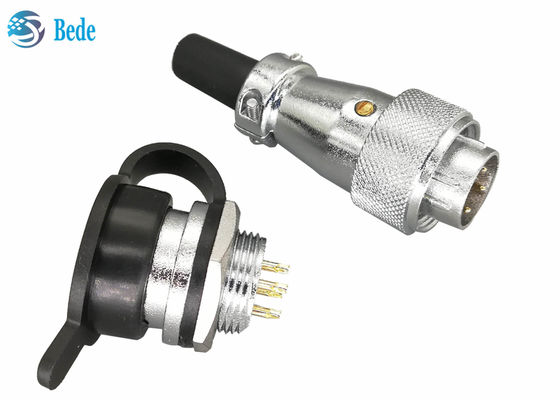

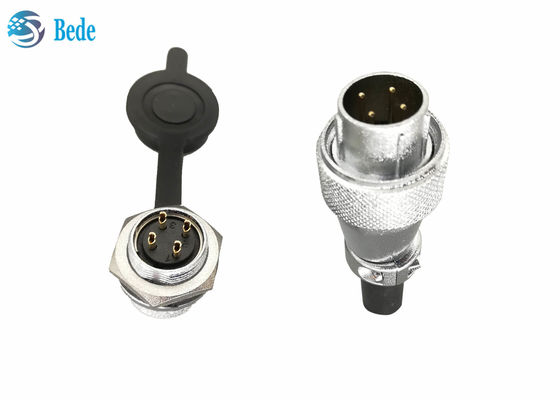

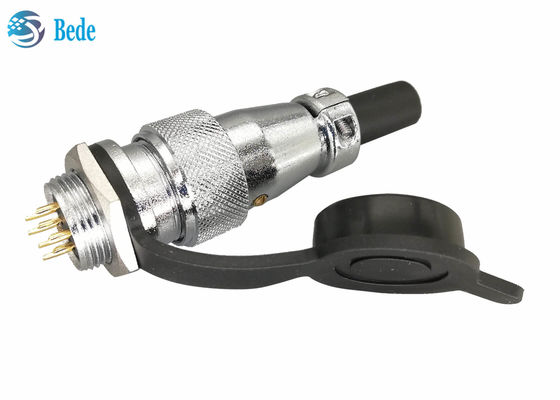

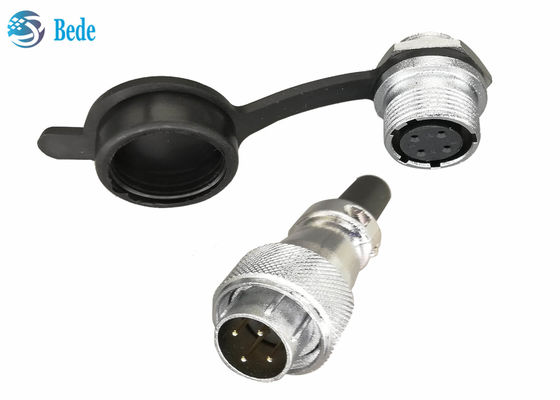

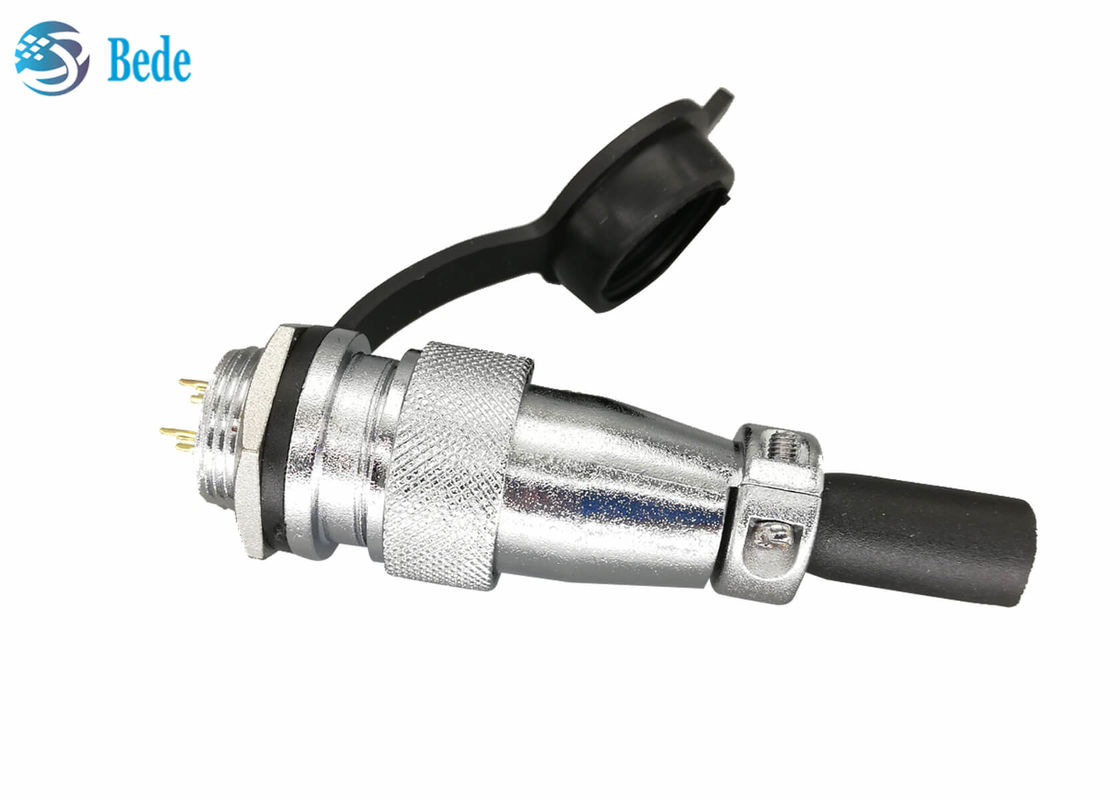

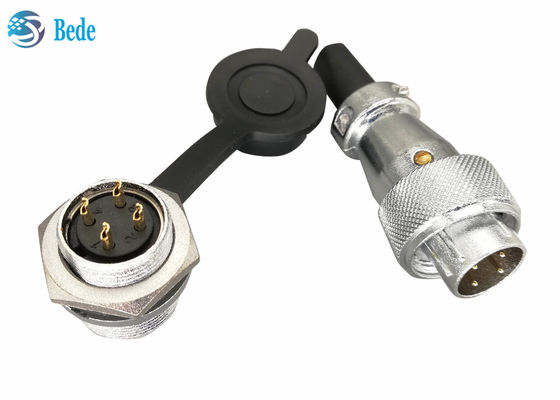

ขั้วต่อแบบวงกลม WS16 พร้อมฝาครอบกันฝุ่น ขั้วต่อติดตั้งบนแผงวงจร 5 6 7 พิน 5A 500V
รายละเอียดสินค้า
ขนาดสินค้า
ปลายสายไฟ: ΦD=21 L=44.8 มม. Φd สูงสุด=10 มม.
ปลายติดตั้งบนแผงวงจร: d=M16 D=M18 Cสูงสุด= 5 มม. L= 9.7 มม. L1=26 มม. L2= 22 มม. B= 21 มม.
รูยึด: Φd=16 มม. h=15.4 มม.
ข้อสังเกต
ค่าเริ่มต้นของเราคือปลายสายไฟเป็นขั้วต่อตัวผู้และปลายติดตั้งบนแผงวงจรเป็นขั้วต่อตัวเมีย ดังแสดงในรูปภาพ A หากต้องการแบบ B โปรดติดต่อเราล่วงหน้า
ข้อมูลทางไฟฟ้า
| พิน | กระแสไฟที่กำหนด | แรงดันไฟฟ้าที่กำหนด | แรงดันไฟฟ้าที่ทนได้ | แรงดันไฟฟ้าใช้งาน | ส่วนสายไฟ (AWG) |
| 5 | 5A | 500V | 1500V | 500V | 18 |
| 6 | 5A | 500V | 1500V | 500V | 18 |
| 7 | 5A | 500V | 1200V | 400V | 18 |
สินค้าที่คล้ายกัน
หน้านี้เกี่ยวกับ WS16, WS20, WS24, WS28 ที่กำลังลดราคา ชุดนี้ยังมีโหมดการเชื่อมต่อสายไฟ โหมดหน้าแปลนสี่เหลี่ยม โปรดติดต่อเราหากคุณสนใจ
