รายละเอียดสินค้า:
การชำระเงิน:
|
| วัสดุที่อยู่อาศัย: | โลหะผสมสังกะสีชุบโครเมียม | ติดต่อวัสดุ: | ทองเหลืองชุบทอง |
|---|---|---|---|
| วัสดุฉนวน: | พลาสติกพีพีเอส | อุณหภูมิที่ใช้บังคับ: | -50~+80℃ |
| จัดอันดับปัจจุบัน: | 10เอ | แรงดันไฟฟ้าที่ได้รับการจัดอันดับ: | 500V |
| เน้น: | ขั้วต่อแบบวงกลม 3 พิน ชุบโครเมียม,ขั้วต่อแบบวงกลม 2 พิน 500V,ขั้วต่อแบบวงกลม 4 พิน 500V |
||

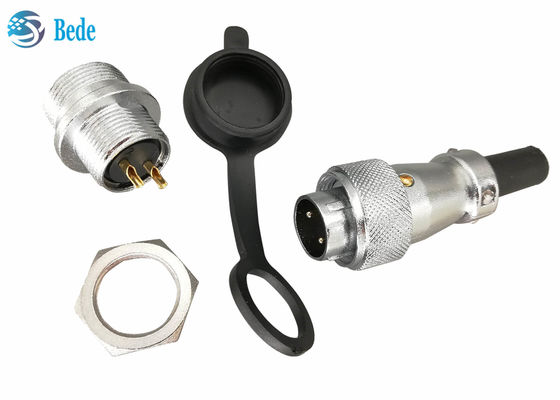

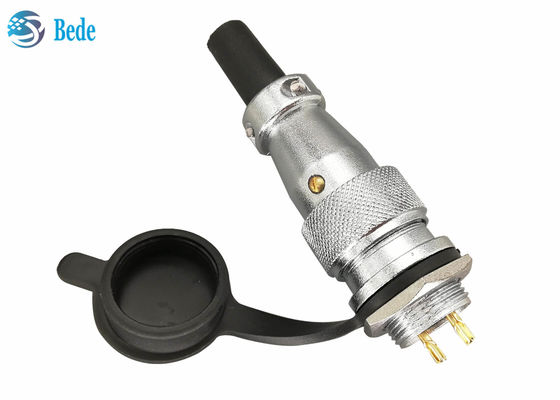

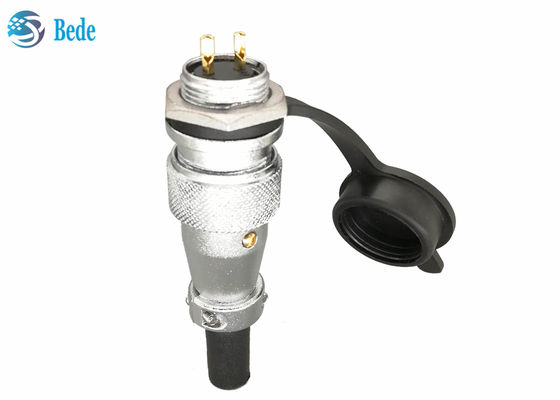

ขั้วต่อแบบวงกลม WS16 สำหรับติดตั้งบนแผงวงจร 2 3 4 พิน 10A 500V พร้อมฝาครอบกันฝุ่น
โครงสร้างผลิตภัณฑ์
1. ฝาครอบกันฝุ่น, พลาสติกอ่อน PVC
2&3, ตัวเรือนสำหรับขั้วต่อตัวผู้ / ตัวเมีย, โลหะผสมสังกะสีเคลือบโครเมียม, วัสดุฉนวนด้านในคือพลาสติก PPS
4. น็อต, วัสดุโลหะผสมสังกะสีเคลือบโครเมียม, ใช้สำหรับยึดตัวผู้และตัวเมียหลังการเชื่อมต่อ
5. ตัวเรือน, วัสดุโลหะผสมสังกะสีเคลือบโครเมียม, ใช้สำหรับยึดปลายตัวผู้และสายเคเบิล
6. ปลอกป้องกันสายเคเบิล, พลาสติกอ่อน PVC, เหมาะสำหรับสายเคเบิลขนาดเส้นผ่านศูนย์กลาง 6 มม.
7. น็อตสำหรับติดตั้งบนแผงวงจร
8. หมุดสัมผัส, วัสดุทองเหลืองเคลือบทอง
ขนาดผลิตภัณฑ์
ปลายสายไฟ: ΦD=21 L=44.8mm Φd สูงสุด=10mm
ปลายติดตั้งบนแผงวงจร: d=M16 D=M18 Cสูงสุด= 5mm L= 9.7mm L1=26 mm L2= 22mm B= 21mm
รูยึด: Φd=16mm h=15.4mm
ข้อสังเกต
ค่าเริ่มต้นของเราคือปลายสายไฟเป็นขั้วต่อตัวผู้และปลายติดตั้งบนแผงวงจรเป็นขั้วต่อตัวเมีย ดังแสดงในรูปภาพ A หากต้องการแบบ B โปรดติดต่อเราล่วงหน้า
ข้อมูลทางไฟฟ้า
| พิน | กระแสไฟพิกัด | แรงดันไฟฟ้าพิกัด | เส้นผ่านศูนย์กลางรูสัมผัส | ความต้านทานสัมผัส | ส่วนลวด (AWG) |
| 2 / 3 | 10A | 500V | φ1.5 | 2.5mΩ | 14 |
| 4 | 5A | 500V | φ1.0 | 5mΩ | 18 |
ผลิตภัณฑ์ที่คล้ายกัน
หน้านี้เกี่ยวกับ WS16, WS20, WS24, WS28 ที่กำลังลดราคา ซีรีส์นี้ยังรวมถึงโหมดการเชื่อมต่อสายไฟ โหมดหน้าแปลนสี่เหลี่ยม โปรดติดต่อเราหากคุณสนใจ
