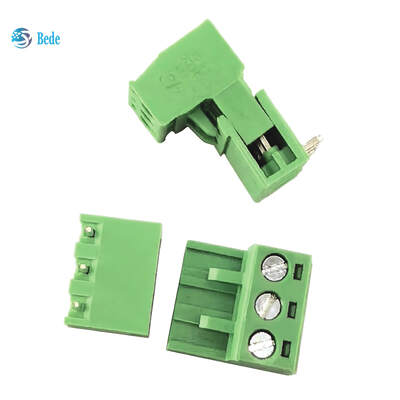

2EDGK-5.08 สายตรง Pin PCB Header PCB Terminal Block สีเขียว 2 ~ 24 pin 320V 15A

ภาพรวมสินค้า

ลักษณะสินค้าหลัก

• การออกแบบการจับคู่ทั่วไป: โครงสร้างสแตนด์ 5.08 มิลลิเมตร pitch สายตรง สอดคล้องอย่างสมบูรณ์แบบกับ 2EDGR 5.08 plug หญิง, รองรับการผสมผสานการวางสายไฟที่หลากหลาย
• สถานการณ์การใช้งานแบบสองแบบ: งานสําหรับการติดตั้งแผ่น PCB ที่มั่นคงและการเชื่อมต่อที่สามารถถอดออกได้
• วัสดุประเภทอุตสาหกรรม: PA66 UL94-V0 ร่างประกอบกันไฟ, ป้องกันการเก่าและป้องกันการทําลาย; ปิ้นทองแดงเคลือบทองเหลืองลดความต้านทานต่อการสัมผัสและป้องกันการออกซิเดน
• ความต้านทานกับกระแสไฟฟ้าสูง: การจัดอันดับ IEC 20A 320V ที่มั่นคง รองรับการทํางานวงจรอุตสาหกรรมภาระหนัก
• การปรับตัวให้กับอุณหภูมิสูง: ผลงานที่น่าเชื่อถือจาก -40 °C ถึง +105 °C ใช้ได้กับสภาพแวดล้อมการทํางานที่รุนแรงในภายในและภายนอก
• ความพร้อมของขั้วเต็ม: รายละเอียดครบถ้วนจาก 2P ถึง 24P ตอบสนองความต้องการด้านสายไฟหลายช่องของอุปกรณ์ต่าง ๆ
• การประกอบและเปลี่ยนง่าย: การออกแบบการผสมผสานแบบผ่านหลุมแบบมาตรฐาน, ตําแหน่งปิ้นที่แม่นยํา, ไม่จําเป็นต้องออกแบบ PCB ให้ใหม่

รายละเอียดเทคนิค

• เลขรุ่น: 2EDGK-5.08
• ปิช: 5.08 มิลลิเมตร
• ประเภทโครงสร้าง: หัวหมากเพศชาย PCB สายตรง, การติดตั้งผ่านรู
• รูปแบบการจับคู่ที่เข้ากันได้: 2EDGR-5.08 ชิ้นสายสายหญิง
• ตําแหน่งที่ว่าง: 2P / 3P / 4P / 5P / 6P / 8P / 10P / 12P / 16P / 24P
• วัสดุบ้าน: PA66, UL94-V0 ยับยั้งไฟ
• วัสดุของปิน: สารสกัดทองแดงความบริสุทธิ์สูง
• วิธีการเชื่อม: การเชื่อมต่อสกรูคลัมป์ (สกัดเพศหญิงที่ตรงกัน)
• วิธีการติดตั้ง: การเชื่อมคลื่น PCB ผ่านรู
• ระยะอุณหภูมิการทํางาน: -40°C ~ +105°C
• การรับรอง: RoHS, สอดคล้องกับ Reach

ปริมาตรการทํางานไฟฟ้า

• ความดันระดับ IEC: 320 วอลต์
• อัตราการกระแสไฟฟ้า IEC: 20A
• ความแรงดัน UL: 300 วอล
• อัตราการกระแสไฟฟ้า UL: 15A
• การกระชับกระแส ทนความกระชับกระแส: 4kV
• ระยะทางสูงสุดของสายไฟ: 0.2mm2 ~ 2.5mm2
• ความต้านทานการสัมผัสต่ํา: การนําไฟที่มั่นคง ภายใต้การสั่นสะเทือนและการเปลี่ยนแปลงอุณหภูมิระยะยาว
