ผู้ให้บริการเครื่องเชื่อมและเครื่องฉีดแบบเดียว
ขาย:
|
รายละเอียดสินค้า:
การชำระเงิน:
|
| ประเภทการติดตั้ง: | ติดบอร์ด | เข็มหมุด: | 35 พิน |
|---|---|---|---|
| หมายเลขชิ้นส่วนหญิง: | 1-776164-1 | หมายเลขชิ้นส่วนชาย: | 1-776231-1 |
| วัสดุ: | สีดำ PA66+GF (UL94 V-0), โลหะผสมทองแดง (ดีบุก/ชุบทอง) | ช่วงอุณหภูมิ: | -40℃~+125℃ |
| ระดับการกันน้ำ: | IP67 | จำนวนแถว: | 3 |
| เน้น: | เครื่องเชื่อม ECU รถยนต์ 35 ปิน,1-776164-1 เครื่องเชื่อม ECU สําหรับรถยนต์,AMP เครื่องเชื่อม ECU รถยนต์ |
||

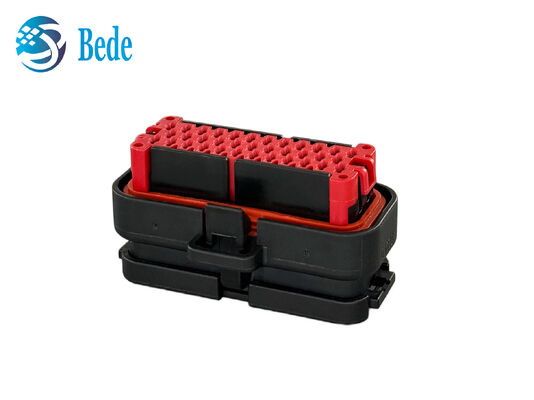

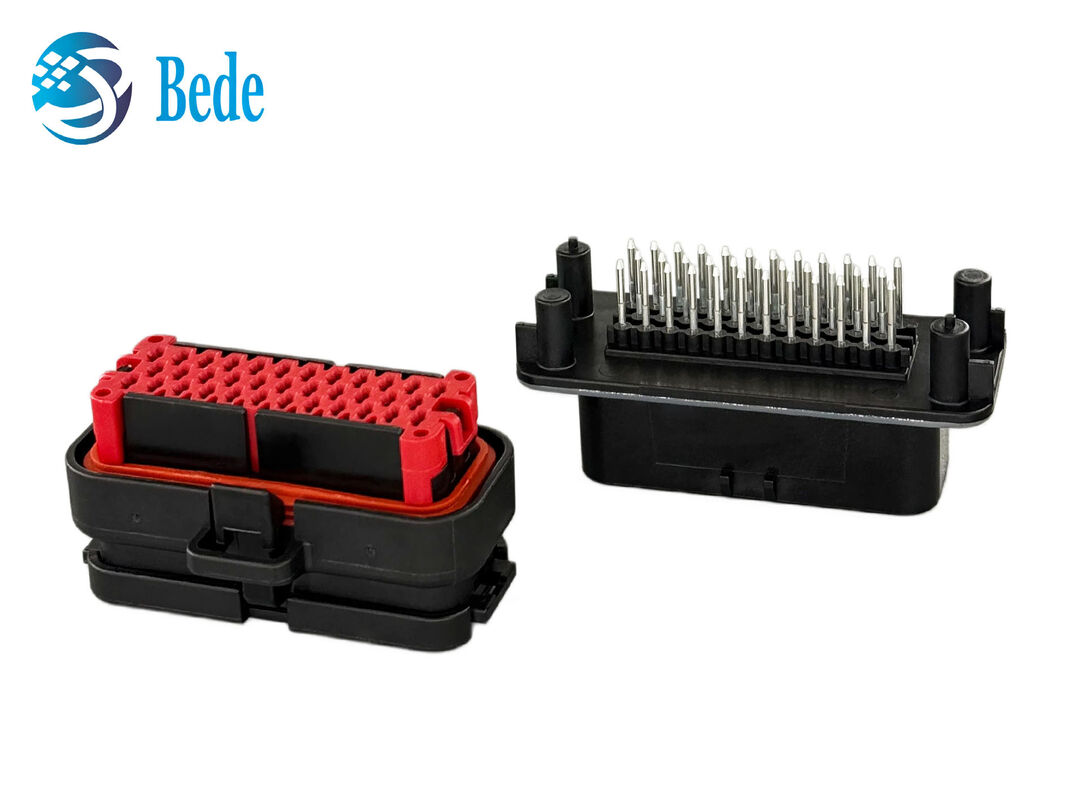

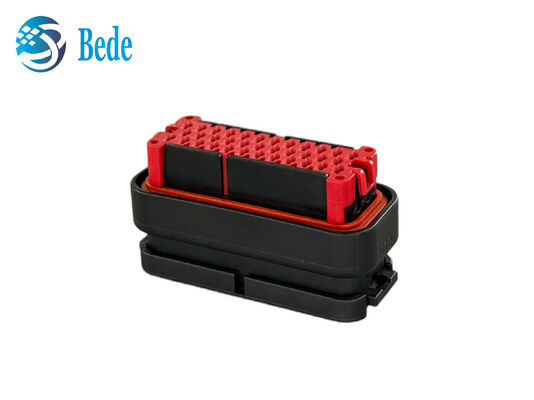

TE AMPSEAL 1-776231-1 เป็นชุดคอนเนคเตอร์แบบตั้งตรง 35 ตำแหน่งสำหรับต่อสายกับแผงวงจร มีหน้าสัมผัสชุบทองขนาด 1.3 มม. รองรับกระแส 17A ระยะห่าง 4 มม. การเชื่อมต่อแบบทะลุแผงวงจร (Through-hole) และพร้อมสำหรับการซีลระดับ IP67 ทำงานในช่วงอุณหภูมิ -40°C ถึง 125°C และได้รับการจัดอันดับ UL 94V-0 ให้การเชื่อมต่อพลังงานและสัญญาณที่เชื่อถือได้
ข้อมูลจำเพาะผลิตภัณฑ์
|
ส่วนประกอบ |
คุณสมบัติ |
หมายเลขชิ้นส่วน TE |
ข้อมูลจำเพาะ |
|
หมายเลขชิ้นส่วน |
35 ตำแหน่ง, เส้นผ่านศูนย์กลางพิน 1.3 มม., ชุดหัวต่อ, 180°, รหัสสี 1 |
1-776231-1 |
หัวต่อ PCB แบบตั้งตรงทะลุแผงวงจร |
|
พิกัดกระแส |
สูงสุด 17A ต่อหน้าสัมผัส, พื้นผิวสัมผัสชุบทอง |
- |
การใช้งานวงจรไฟฟ้าและสัญญาณ |
|
รูปแบบการติดตั้ง |
แบบตั้งตรง, การบัดกรีแบบทะลุแผงวงจรเข้ากับ PCB |
- |
การเชื่อมต่อสายกับแผงวงจร |
|
ประเภทหัวต่อ |
หุ้มสมบูรณ์, พินตั้งตรง 35 พิน, 3 แถว, ระยะห่าง 4 มม. |
1-776231-1 |

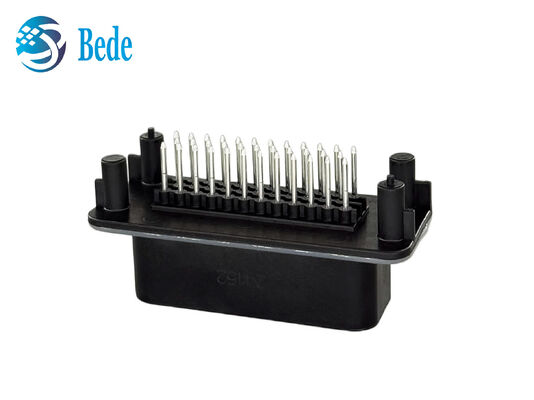

หัวต่อตัวผู้ PCB แบบตั้งตรง |
|

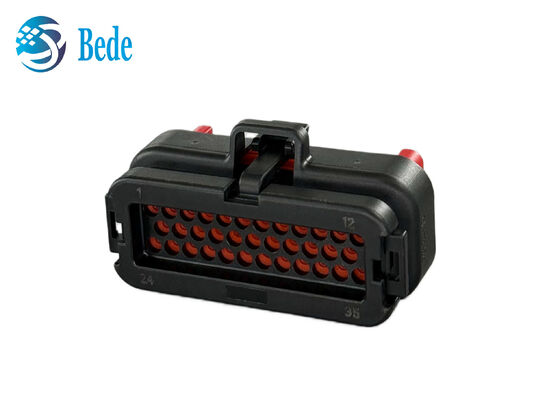

ปลอกหุ้มตัวเมีย (ด้านสายไฟ) |
ซีลซิลิโคนในตัว, ตัวล็อคสำรองสีแดง, สลัก |
776164-1 |
คอนเนคเตอร์ตัวเมียกันน้ำระดับ IP67 |
|
การซีล |
การออกแบบที่สามารถซีลได้ |
- |
เหมาะสำหรับสภาพแวดล้อมที่ต้องการการซีล |
|
คุณสมบัติปลอกหุ้ม |
ปลอกหุ้มสีดำ, รหัสการเข้ากันได้ 1, อัตราการติดไฟ UL 94V-0 |
- |
โครงสร้างอุตสาหกรรมที่แข็งแรงทนทาน |
|
อุณหภูมิการทำงาน |
-40°C ถึง 125°C |
- |
ความเข้ากันได้กับสภาพแวดล้อมที่หลากหลาย |
· ประสิทธิภาพทางไฟฟ้า: พินชุบทองขนาด 1.3 มม. รองรับกระแสสูงสุด 17A สำหรับการส่งกำลังและสัญญาณที่เชื่อถือได้
· การติดตั้ง PCB: การบัดกรีแบบทะลุแผงวงจรแบบตั้งตรงพร้อมระยะห่าง 4 มม. ใน 3 แถว
· ความทนทานต่อสภาพแวดล้อม: การออกแบบที่สามารถซีลได้, ช่วงอุณหภูมิการทำงาน -40°C ถึง 125°C
· การปฏิบัติตามข้อกำหนดด้านความปลอดภัย: ปลอกหุ้มสีดำที่ได้รับการจัดอันดับการติดไฟ UL 94V-0 พร้อมรหัสการเข้ากันได้ 1 เพื่อการเชื่อมต่อที่ปลอดภัย
· ระบบไฟฟ้าในยานยนต์ที่ต้องการการเชื่อมต่อกำลังและสัญญาณแบบซีล
· อุปกรณ์ควบคุมอุตสาหกรรมและการใช้งานการเดินสาย PCB ในสภาพแวดล้อมที่รุนแรง
· เครื่องจักรขนส่งและเครื่องจักรนอกถนนที่ต้องการการเชื่อมต่อที่ทนทานต่อการสั่นสะเทือน
· โมดูลส่งกำลังและสัญญาณในสภาพแวดล้อมอุตสาหกรรมที่มีอุณหภูมิสูง
· อุปกรณ์ไฟฟ้าที่ต้องการการป้องกันการติดไฟ UL 94V-0 และการเชื่อมต่อสายกับแผงวงจรที่เสถียร
คอนเนคเตอร์แบบตั้งตรงสำหรับต่อสายกับแผงวงจรที่ซีลได้นี้มีหน้าสัมผัสชุบทอง 17A จำนวน 35 ตำแหน่ง, การบัดกรีแบบทะลุแผงวงจร, การจัดตำแหน่งที่แม่นยำ, การจัดอันดับ UL 94V-0 และความทนทานต่ออุณหภูมิที่กว้าง, ซึ่งต้องการการบัดกรีอย่างระมัดระวังและการเข้ากันได้ของรหัสที่ถูกต้องระหว่างการติดตั้งเพื่อการใช้งานกำลังและสัญญาณที่เชื่อถือได้
