| เกจวัดลวด: | 22AWG | จัดอันดับปัจจุบัน: | 3เอ |
|---|---|---|---|
| ทนต่อแรงดันไฟฟ้า: | ไฟฟ้ากระแสสลับ 500V | ต้านทานการติดต่อ: | 3Ωสูงสุด |
| ความต้านทานของฉนวน: | ต่ำสุด 5MΩ | อุณหภูมิที่ใช้บังคับ: | -45 ~ + 80 ℃ |
| เน้น: | สาย 22AWG RET,สาย RET AC500V,SCN2.54-6P สายพหลก RET |
||

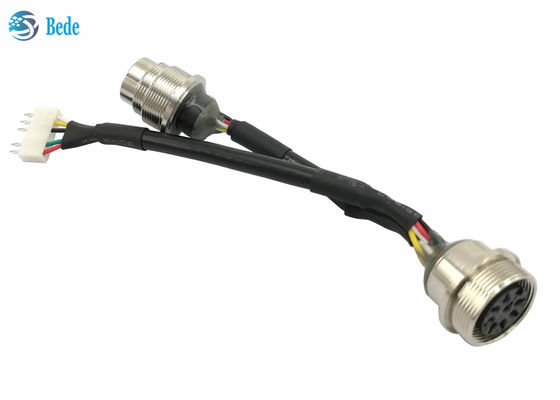

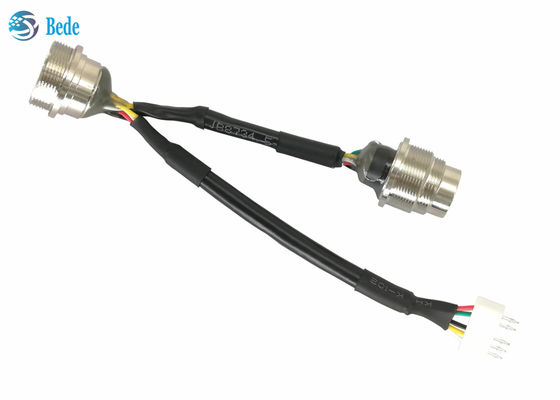

สายเคเบิลตัวเชื่อมต่อแผง AISG สาย RET ตัวผู้ถึงตัวเมีย พร้อมปลั๊ก SCN2.54-6P
โครงสร้าง
1. ฉนวน, ขั้วต่อตัวเมีย, วัสดุพลาสติก PBT,
2. ตัวเรือนขั้วต่อตัวเมีย, ทองเหลืองชุบนิกเกิล
3. ท่อหดความร้อนสำหรับป้องกันสายเคเบิล, วัสดุ EVA
4. แจ็คเก็ตสายเคเบิลพร้อม ชั้นป้องกันโลหะผสมอะลูมิเนียมแมกนีเซียม, ขนาดสาย 22AWG,
5. ขั้วต่อตัวผู้, วัสดุตัวเรือนเป็นทองเหลืองชุบนิกเกิล, วัสดุหมุดสัมผัสเป็นทองเหลืองชุบทอง
6. อีพ็อกซี่, สายไฟปิดผนึกและกันน้ำ
7. หมุดสัมผัส, ทองเหลืองชุบเงิน
8. ขั้วต่อ SCN2.54-6P ปลายนี้สามารถปรับแต่งได้ตามคำขอ
ตำแหน่งหมุดสัมผัส
| หมายเลขพิน | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| สี | สีน้ำเงิน | ไม่สัมผัส | สีขาว | ไม่สัมผัส | สีน้ำตาล | สีแดง | สีดำ | ไม่สัมผัส |
ประกาศ
ขั้วต่อ AISG ตัวผู้และตัวเมียผลิตขึ้นตามมาตรฐาน AISG C485, ขั้วต่อแบบคงที่, การติดตั้งแผงด้านหลัง, สไตล์ A1 และสไตล์ A3
